引言

隨著科學(xué)技術(shù)的提升，海洋石油開(kāi)發(fā)的發(fā)展方向逐漸從近海到遠(yuǎn)海､從淺海到深海發(fā)生轉(zhuǎn)變，鈦合金成為海洋油氣開(kāi)發(fā)的首選材料[1-2]｡TC4鈦合金屬于(α+β)型鈦合金，具有比強(qiáng)度高､在高溫與低溫服役環(huán)境下性能良好､耐海水腐蝕性強(qiáng)以及抗疲勞性能優(yōu)異等優(yōu)點(diǎn)，可有效減輕海工裝備結(jié)構(gòu)質(zhì)量､抵抗氯離子介質(zhì)溶液應(yīng)力腐蝕，從而廣泛應(yīng)用于油氣平臺(tái)支柱､采油管接頭､平臺(tái)支架等生產(chǎn)領(lǐng)域[3-4]｡

目前鈦合金厚板主要采用窄間隙鎢極惰性氣體(Tungsten Inert Gas,TIG)保護(hù)焊､真空電子束焊､激光焊等焊接方法并外加機(jī)械擺動(dòng)､磁控系統(tǒng)等輔助焊接手段進(jìn)行焊接[5-6]｡采用機(jī)械擺動(dòng)或外加磁場(chǎng)調(diào)控的方法可有效解決使用窄間隙TIG保護(hù)焊方法焊接鈦合金時(shí)易產(chǎn)生側(cè)壁熔合不良的缺陷[7-9],但仍存在焊接熱輸入較大導(dǎo)致焊接接頭區(qū)域晶粒粗大､焊接接頭熔合區(qū)軟化等問(wèn)題｡真空電子束焊焊接效率高，但易在焊接接頭內(nèi)部形成三向應(yīng)力，造成接頭塑性､韌性的急劇下降，后續(xù)雖然可通過(guò)合適的熱處理工藝在一定程度上改善焊接接頭性能，但并不能完全解決應(yīng)力分布不均衡的問(wèn)題[10-11],另外，由于產(chǎn)品的結(jié)構(gòu)尺寸易受真空室限制，不適合大尺寸工件生產(chǎn)｡隨著激光技術(shù)發(fā)展，采用激光焊接厚壁構(gòu)件受到了越來(lái)越多的關(guān)注｡目前厚壁鈦合金激光焊接技術(shù)主要為激光填絲焊，在有效提高焊接接頭性能的同時(shí)降低工件焊前預(yù)加工精度和裝配精度要求，但由于在焊接過(guò)程中部分激光能量用于焊絲熔化，同樣容易導(dǎo)致側(cè)壁熔合不良，需要降低焊接速度以補(bǔ)償能量｡因此，提出激光-熱絲焊接方法，采用電阻加熱對(duì)焊絲進(jìn)行預(yù)熱，減小焊絲熔化對(duì)激光熱源的依賴，改善焊接接頭質(zhì)量､提高焊接效率｡目前關(guān)于厚板鈦合金的激光-熱絲焊接研究還相對(duì)較少，且所研究的鈦合金材料厚度主要集中在10~40mm,而關(guān)于窄間隙激光-熱絲焊接工藝參數(shù)對(duì)大厚度鈦合金焊接接頭的成形､組織和性能影響方面的研究卻鮮有報(bào)道｡

本試驗(yàn)針對(duì)80mm厚TC4鈦合金對(duì)接試板開(kāi)展窄間隙雙面激光-熱絲焊接工藝試驗(yàn)，研究焊接速度､激光功率､離焦量和熱絲電流等不同激光熱絲焊接工藝參數(shù)對(duì)焊接接頭成形的影響，采用控制變量試驗(yàn)方法優(yōu)化焊接工藝，獲得成形良好的窄間隙激光熱絲焊縫，并對(duì)焊接接頭的顯微組織和力學(xué)性能進(jìn)行觀察分析｡

1、試驗(yàn)設(shè)備及材料

焊接試驗(yàn)采用IPG公司生產(chǎn)的光纖激光器，其工作模式為連續(xù)模式，光斑直徑為0.3mm,焦距為500mm,準(zhǔn)直距為200mm｡采用福尼斯熱絲焊接系統(tǒng)在焊接前對(duì)焊絲進(jìn)行預(yù)熱，同時(shí)在焊接過(guò)程中為防止飛濺及反射的激光對(duì)激光器造成損傷，將激光頭姿態(tài)設(shè)置為前傾，與豎直方向的夾角為5°;為保證送絲的穩(wěn)定性，將送絲嘴的前段加工成外徑為2.2mm的薄壁結(jié)構(gòu)，在焊接過(guò)程中伸入坡口，保證焊絲干伸長(zhǎng)約7mm｡

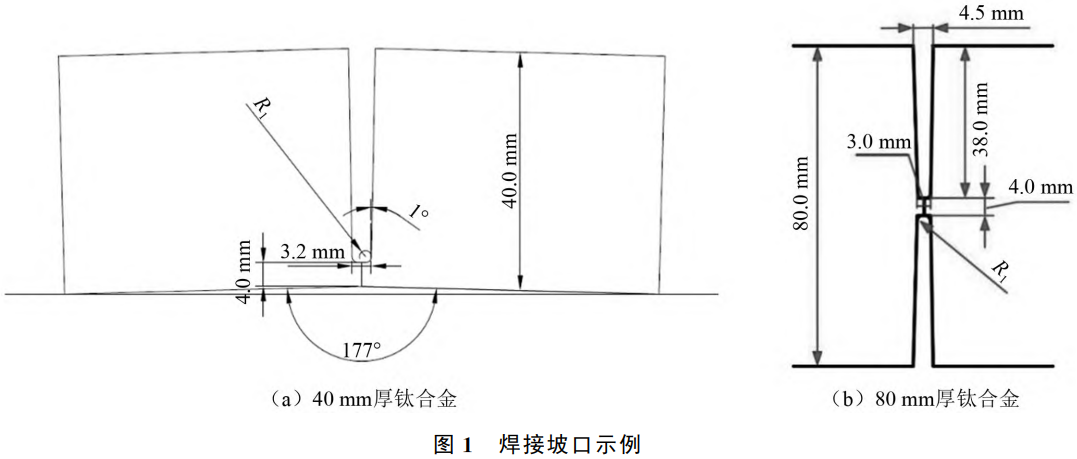

在鈦合金平板上以堆焊的方式開(kāi)展不同激光熱絲焊接工藝參數(shù)對(duì)焊縫成形影響的工藝試驗(yàn)，進(jìn)而開(kāi)展40mm厚鈦合金窄間隙激光-熱絲焊接工藝優(yōu)化試驗(yàn)｡40mm厚鈦合金坡口形狀及尺寸如圖1(a)所示，其中，坡口鈍邊為4.0mm,底部寬度約3.2mm,根部半徑為1.0mm,單側(cè)角度為1.0°,為防止反變形，單邊各設(shè)置1.5°的傾角｡在此基礎(chǔ)上進(jìn)行雙面對(duì)稱焊接，完成80mm厚鈦合金窄間隙雙面激光-熱絲焊接試驗(yàn)｡為減小焊接過(guò)程中產(chǎn)生的變形和殘余應(yīng)力，80mm厚鈦合金采用雙面U形坡口進(jìn)行焊接，坡口鈍邊為4.0mm,底部寬度約3.0mm,根部半徑為1.0mm,單側(cè)角度為1.0°的雙U形坡口｡80mm厚鈦合金坡口形狀及尺寸如圖1(b)所示｡

母材選用80mm厚TC4鈦合金，填充焊絲選用牌號(hào)為T(mén)C3的實(shí)芯焊絲，焊絲直徑為1.2mm,母材及焊絲化學(xué)成分如表1所示｡焊接前對(duì)鈦合金試板進(jìn)行預(yù)處理：砂紙打磨-丙酮處理-水洗-酸洗-水洗-烘干｡其中，酸洗溶液配比(體積分?jǐn)?shù)（5％~10％）HF+（20％~30％）HNO3+H2O｡焊接保護(hù)氣為99.99%Ar氣，在焊接試驗(yàn)前5s通入保護(hù)氣，用以排出工件表面及背部周?chē)�的空�?#65377;在焊接試驗(yàn)完成后，再通入一段時(shí)間的Ar氣，繼續(xù)保護(hù)冷卻過(guò)程中的焊縫正反面高溫區(qū)域｡

表1 母材TC4鈦合金和TC3焊絲的質(zhì)量分?jǐn)?shù)（%）

材料	Al	V	Fe	C	N	H	O	Ti
母材TC4	6.36	4.05	0.21	0.009	0.014	<0.0006	0.144	基材
TC3焊絲	4.50	3.50	0.25	0.005	0.016	0	0	基材

2、激光-熱絲焊接工藝參數(shù)對(duì)焊縫成形的影響

為獲得良好的焊縫，開(kāi)展激光-熱絲焊接工藝參數(shù)試驗(yàn)，研究不同焊接速度､激光功率､離焦量和熱絲電流等焊接工藝參數(shù)對(duì)焊縫成形的影響｡

2.1激光功率和焊接速度的影響

激光功率和焊接速度是影響焊縫成形的主要因素，焊縫的熔深､熔寬及余高都隨之變化｡在焊接送絲速度設(shè)置為3m/min､擺動(dòng)方式為垂直擺動(dòng)､擺動(dòng)幅度為2mm､擺動(dòng)頻率為60Hz的焊接條件下，研究激光功率分別為2.0kW､2.5kW､3.0kW以及焊接速度分別為0.8m/min和1.0m/min對(duì)焊縫成形的影響｡表2所示為不同焊接速度和激光功率條件下焊縫表面形貌｡表3所示為不同焊接速度和激光功率條件下焊縫尺寸｡

由表2和表3可知：當(dāng)激光功率為2.0kW時(shí)，焊縫呈現(xiàn)較窄的熔寬､較淺的熔深和較大的余高等特點(diǎn)；當(dāng)焊接速度一定時(shí)，隨著激光功率逐漸增加，熔寬和熔深逐漸增大，余高逐漸減小，這主要是因?yàn)榧哟蠹す夤β士稍黾有】追�(wěn)定性，熔池尺寸增大，熔池金屬可較好地鋪展填充焊縫[12-13];當(dāng)激光功率都為3.0kW時(shí)，隨著焊接速度的增加，熔寬､熔深逐漸降低，焊縫余高變化不大，這主要是在激光功率保持不變的條件下，隨著焊接速度的增加，單位時(shí)間內(nèi)焊縫熱輸入能量降低，導(dǎo)致金屬熔敷量降低，熔池尺寸減小，使焊縫熔寬和熔深減小｡

表3 不同焊接速度和激光功率條件下焊縫尺寸

功率/kW	焊接速度/(m・min⁻¹)	熔寬/mm	熔深/mm	余高/mm
2.0	0.8	6.22	2.14	1.45
2.5	0.8	6.55	2.57	1.42
3.0	0.8	7.31	2.87	1.29
3.0	1.0	6.43	2.55	1.29

2.2離焦量的影響

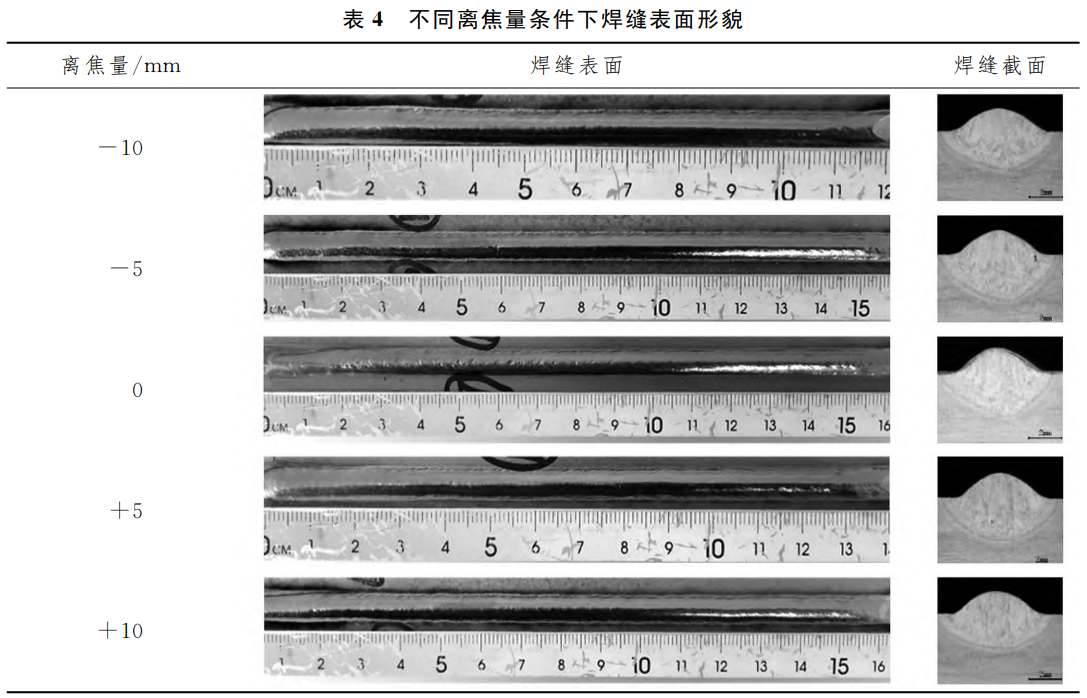

離焦量△f是激光束焦點(diǎn)與待焊試板上表面的垂直距離｡照射在鈦合金板上的激光光斑的直徑與△f的大小有直接聯(lián)系，激光光斑越小能量密度越高，△f影響著鈦合金板材對(duì)能量的吸收率｡△f過(guò)大將使材料表面單位能量過(guò)低，導(dǎo)致鈦合金材料無(wú)法迅速熔化，大離焦量會(huì)顯著增大光斑直徑，產(chǎn)生更多的激光能量反射從而損傷焊接頭鏡片和光纖端面｡在激光功率設(shè)置為3.0kW､送絲速度為3m/min､焊接速度為0.8m/min､擺動(dòng)方式為垂直擺動(dòng)､擺動(dòng)幅度為2mm､擺動(dòng)頻率為60Hz的條件下，研究不同離焦量對(duì)焊縫成形的影響｡表4所示為不同離焦量條件下焊縫表面形貌｡表5所示為不同離焦量條件下的焊縫尺寸｡

由表4和表5可知：當(dāng)離焦量從0mm向正離焦變化時(shí)，熔寬增大､熔深和余高逐漸變淺，主要原因是隨著離焦量增大，光斑直徑相應(yīng)變大，熔寬增加，單位面積上激光能量逐漸降低，熔深逐漸降低；當(dāng)離焦量向負(fù)離焦變化時(shí)，熔寬和熔深增大，余高減小，主要原因是隨著離焦量變?yōu)樨?fù)值，激光焦點(diǎn)位于工件下方，材料內(nèi)部功率密度比表面更高，有助于光能的傳遞，從而可獲得更大的熔深；當(dāng)離焦量為-5mm時(shí)，可獲得較大的熔深和熔寬，但隨著離焦量繼續(xù)增至-10mm,由于激光能量過(guò)于分散，熔深反而減小｡

表5 不同離焦量條件下焊縫尺寸

離焦量/mm	熔寬/mm	熔深/mm	余高/mm
+10	7.52	2.27	1.43
+5	7.39	2.54	1.51
0	7.12	2.80	1.56
-5	7.30	2.89	1.51
-10	7.51	2.46	1.43

2.3熱絲電流的影響

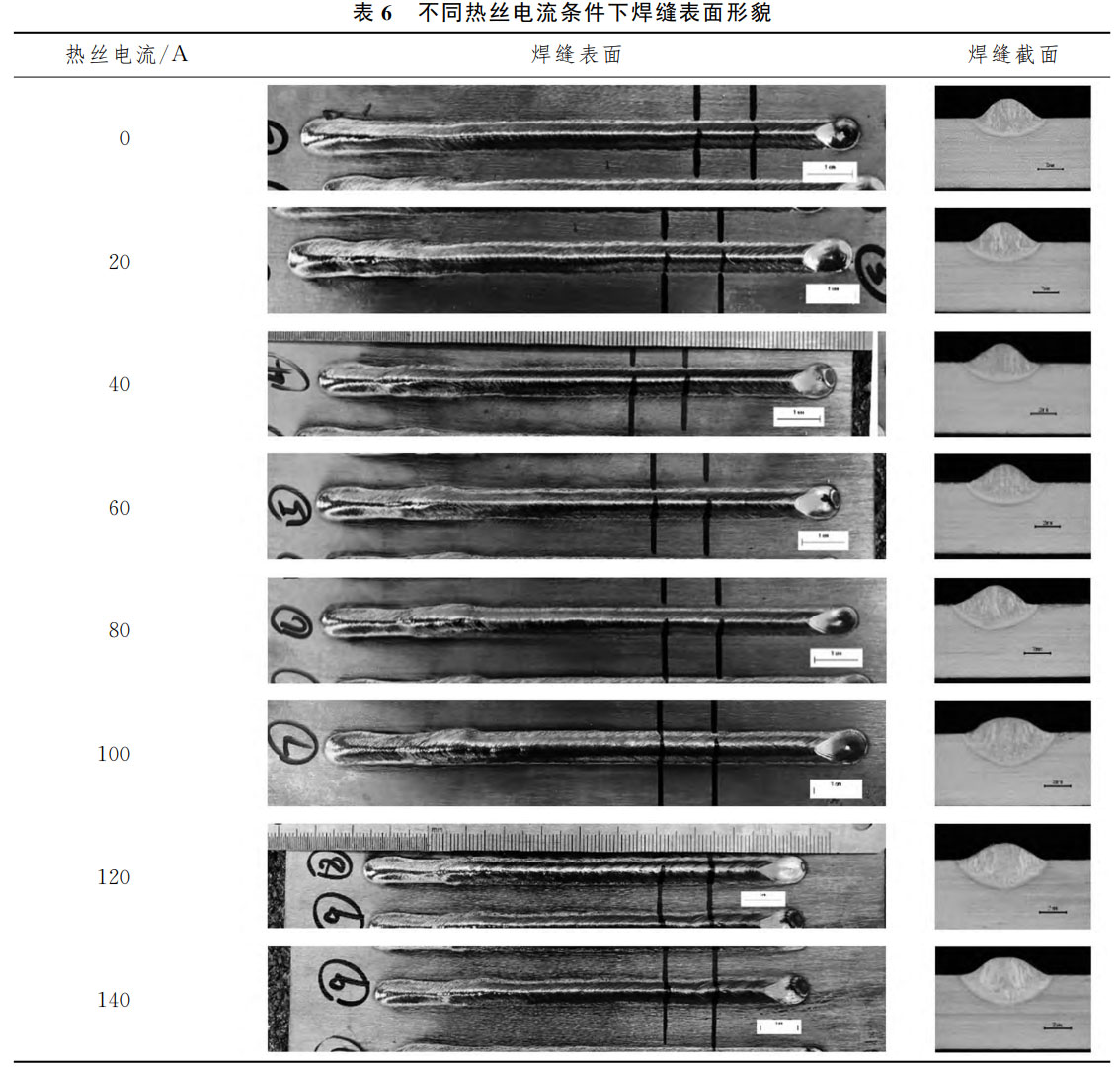

在激光填絲焊接過(guò)程中，激光需要同時(shí)熔化母材和焊絲造成焊絲熔化效率較低｡在焊接之前對(duì)焊絲進(jìn)行預(yù)加熱，可減小焊絲熔化對(duì)焊接熱源的依賴｡在不同熱絲電流條件下進(jìn)行工藝試驗(yàn)，探究熱絲電流對(duì)焊縫成形的影響｡在激光功率為3.0kW､焊接速度為0.8m/min､送絲速度為3m/min､離焦量為+5mm､擺動(dòng)方式為垂直順圓､擺動(dòng)幅度為2mm､擺動(dòng)頻率為60Hz的條件下，探究不同熱絲電流對(duì)焊縫成形的影響｡表6所示為不同熱絲電流條件下的焊縫表面形貌｡表7所示為不同熱絲電流條件下的焊縫尺寸｡隨著熱絲預(yù)熱電流由0A增加到140A,由表6和表7可知：焊縫熔寬明顯增加，熔寬尺寸由6.65mm增大為7.86mm,增大18%;焊縫余高略有減小，余高由1.65mm減小為1.45mm,減小12%;焊縫熔深則呈現(xiàn)先增大后減小的趨勢(shì)｡

表7 不同熱絲電流條件下焊縫尺寸

熱絲電流/A	熔深/mm	熔寬/mm	余高/mm
0	1.69	6.65	1.65
20	1.77	6.87	1.65
40	1.75	6.90	1.56
60	1.89	7.14	1.59
80	2.19	7.31	1.56
100	2.76	7.69	1.31
120	2.46	7.64	1.42
140	2.49	7.86	1.45

3、鈦合金窄間隙雙面激光-熱絲焊接接頭組織和性能

3.140mm厚鈦合金窄間隙激光-熱絲焊接工藝試驗(yàn)

為降低焊接變形和應(yīng)力，80mm厚鈦合金采用雙面坡口形式進(jìn)行焊接｡先開(kāi)展40mm厚鈦合金窄間隙激光-熱絲焊接試驗(yàn)，為后續(xù)80mm厚鈦合金窄間隙雙面激光-熱絲焊接試驗(yàn)提供基礎(chǔ)焊接工藝參數(shù)｡焊接參數(shù)如表8所示｡

表8 40mm厚鈦合金窄間隙激光-熱絲試驗(yàn)焊接工藝參數(shù)

組號(hào)	功率/kW	焊接速度/(m・min⁻¹)	送絲速度/(m・min⁻¹)	離焦量/mm	擺動(dòng)形式	擺動(dòng)幅度/mm	擺動(dòng)頻率/Hz
背部打底	3.0	0.8		+5	順圓	2	60
填充1~6層	3.0	0.8	3	+5	順圓	2	60
填充7~21層	3.0	0.8	3	+15	順圓	2	60
蓋面22層	3.0	0.8	3	+15	順圓	2	60

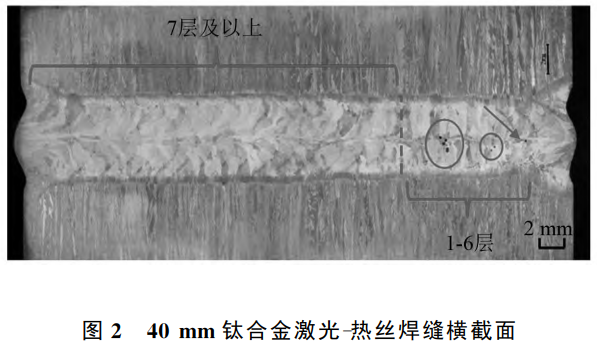

對(duì)焊接接頭橫截面進(jìn)行顯微組織觀察，如圖2所示｡

由圖2可知：在焊縫底部出現(xiàn)氣孔，且在5層位置較密集，顏色發(fā)灰，說(shuō)明該層保護(hù)不好；1~6層選用離焦量為+5mm,7層以后離焦量調(diào)為+15mm,其他焊接參數(shù)不變，在截面上未發(fā)現(xiàn)明顯焊接缺陷｡因此，后續(xù)80mm厚鈦合金窄間隙雙面焊接試驗(yàn)依據(jù)此工藝參數(shù)進(jìn)行打底､填充及蓋面試驗(yàn)｡

根據(jù)前期鈦合金激光-熱絲焊接試驗(yàn)結(jié)果，開(kāi)展80mm厚TC4鈦合金窄間隙雙面激光-熱絲焊接工藝試驗(yàn)，焊接試驗(yàn)采用自熔打底､激光熱絲填充及蓋面的方法，填充時(shí)熱絲電流為80A,焊接工藝參數(shù)如表9所示｡隨著焊接試驗(yàn)進(jìn)行，坡口間隙變形量減小，填充效率降低，因此從第14層開(kāi)始送絲速度增大為3.5m/min｡在進(jìn)行蓋面時(shí)，考慮到單道焊縫存在咬邊，因此采用左右2道及中間1道共3道的方式進(jìn)行蓋面，并根據(jù)坡口剩余深度，合理調(diào)節(jié)蓋面道的送絲速度｡

表9 80mm厚鈦合金窄間隙雙面激光-熱絲試驗(yàn)焊接工藝參數(shù)

組號(hào)	功率/kW	焊接速度/(m・min⁻¹)	送絲速度/(m・min⁻¹)	離焦量/mm	擺動(dòng)形式	擺動(dòng)幅度/mm	擺動(dòng)頻率/Hz
背部打底	3.0	0.8		+15	順圓	2	60
填充1~13層	3.0	0.8	3.0	+15	順圓	2	60
填充14~20層	3.0	0.8	3.5	+15	順圓	2	60
蓋面左右道	3.0	0.8	3.0	+15	順圓	2	60
蓋面中間道	3.0	0.8	2.0	+15	順圓	2	60

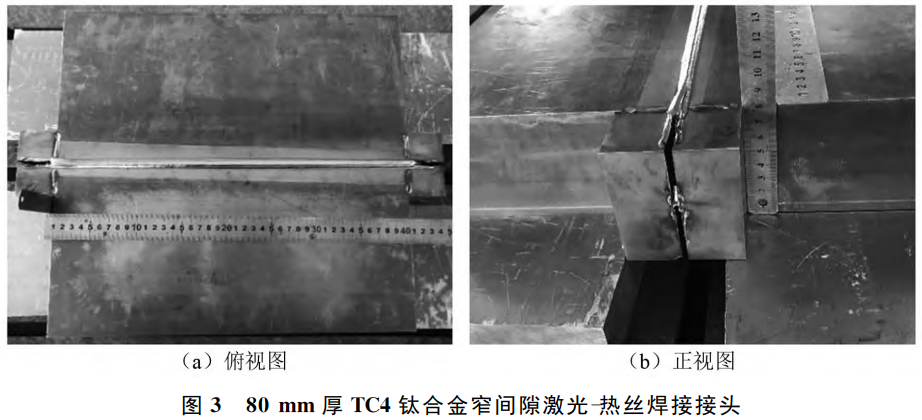

圖3所示為80mm厚TC4鈦合金窄間隙激光熱絲焊接接頭俯視圖與正視圖｡經(jīng)過(guò)觀察，該焊接接頭焊縫整體比較平直，顏色呈現(xiàn)亮麗的銀白色，焊縫成形良好｡

3.2焊接接頭微觀組織

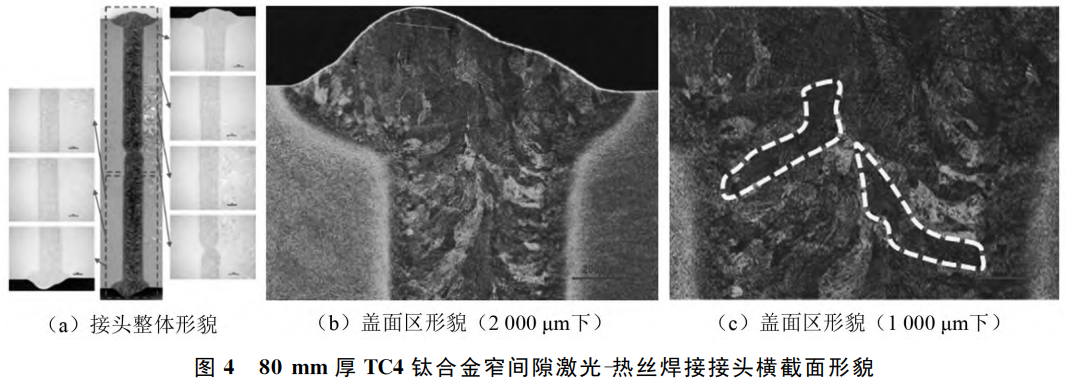

圖4所示為80mm厚TC4鈦合金窄間隙激光熱絲焊接接頭橫截面形貌，根據(jù)工藝特征的不同可將接頭分為蓋面層､填充層和打底層等3個(gè)區(qū)域｡80mm厚鈦合金試板在焊接過(guò)程中采用雙面交替焊接，且對(duì)稱焊道的焊接工藝參數(shù)相同，焊接接頭兩面顯微組織基本對(duì)稱一致｡對(duì)單面焊縫蓋面區(qū)､填充區(qū)和打底區(qū)進(jìn)行顯微組織觀察，各區(qū)顯微組織組成相同，沒(méi)有明顯差異，因此以蓋面區(qū)為例進(jìn)行組織分析｡焊縫橫截面整體呈Ⅰ形，通過(guò)觀察可以發(fā)現(xiàn)接頭中無(wú)明顯裂紋及側(cè)壁未熔合等焊接缺陷，分散分布的氣孔直徑小于0.2mm,并且整個(gè)焊接接頭變形量很小｡由圖4(c)虛線區(qū)域可知：焊接接頭焊縫區(qū)的組織以柱狀晶為主，其由兩側(cè)向焊縫中心處生長(zhǎng)且呈對(duì)稱分布，這與柱狀晶沿著溫度梯度增大的方向生長(zhǎng)方式有密切關(guān)系；同時(shí)由于高溫β相冷卻后保留的相界與生成新相的混合，焊縫組織中產(chǎn)生如圖4所示明暗相間的條紋[14-15]｡

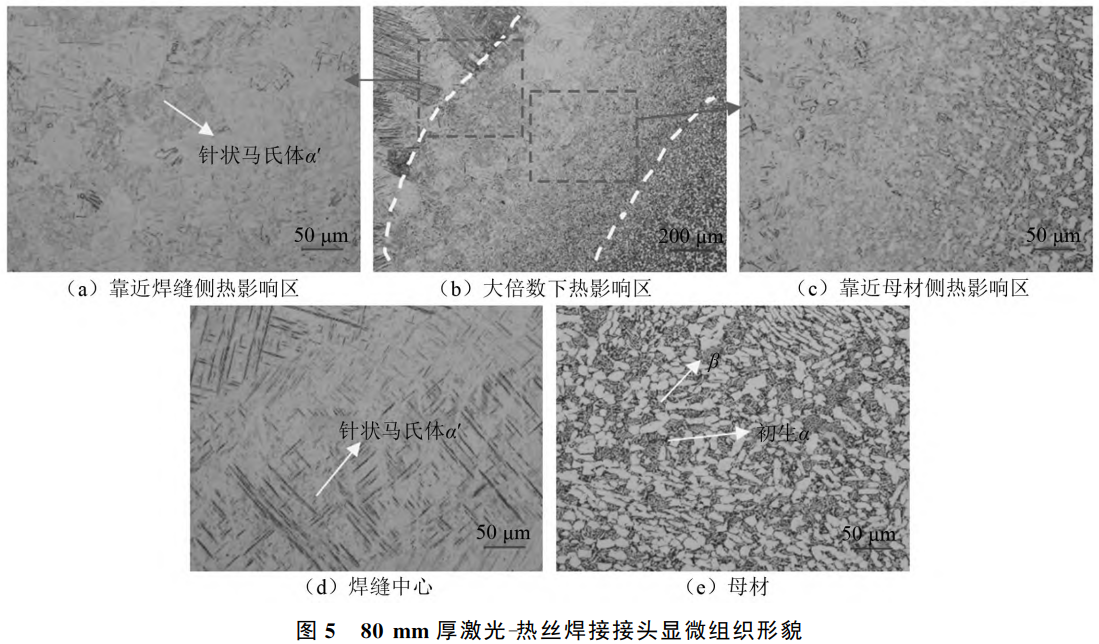

圖5(a)所示為靠近焊縫側(cè)的熱影響區(qū)顯微組織形貌，該區(qū)域初始β相較少，數(shù)量較多的針狀馬氏體α排列密集且混亂｡圖5(b)所示為大倍數(shù)下熱影響區(qū)顯微組織形貌｡圖5(c)所示為靠近母材側(cè)的熱影響區(qū)組織形貌，馬氏體為該區(qū)域主要組織，原始晶界β相不再連續(xù)，由掃描電鏡可以看出，在該區(qū)域析出了數(shù)量較少的針狀α相(Acicularα)｡圖5(d)所示為蓋面區(qū)焊縫中心顯微組織｡圖5(e)所示為鈦合金母材，該區(qū)域組織以初生α相和(α+β)相為主｡由圖5可知，β相轉(zhuǎn)變成粗大的馬氏體，在焊接過(guò)程中由于快速冷卻，在β相晶界內(nèi)部生成并分布無(wú)擴(kuò)散轉(zhuǎn)變的α相(α_m)｡查閱文獻(xiàn)可知：TC4鈦合金焊接件在焊接過(guò)程完成之后連續(xù)冷卻，當(dāng)冷卻速率達(dá)410℃/s時(shí)，完全β相轉(zhuǎn)變?yōu)?alpha;_m馬氏體；當(dāng)冷卻速率不足20℃/s時(shí)，完全β相轉(zhuǎn)變?yōu)榉�(wěn)態(tài)α_t(Tranformedα)相[16]｡

3.3硬度測(cè)試

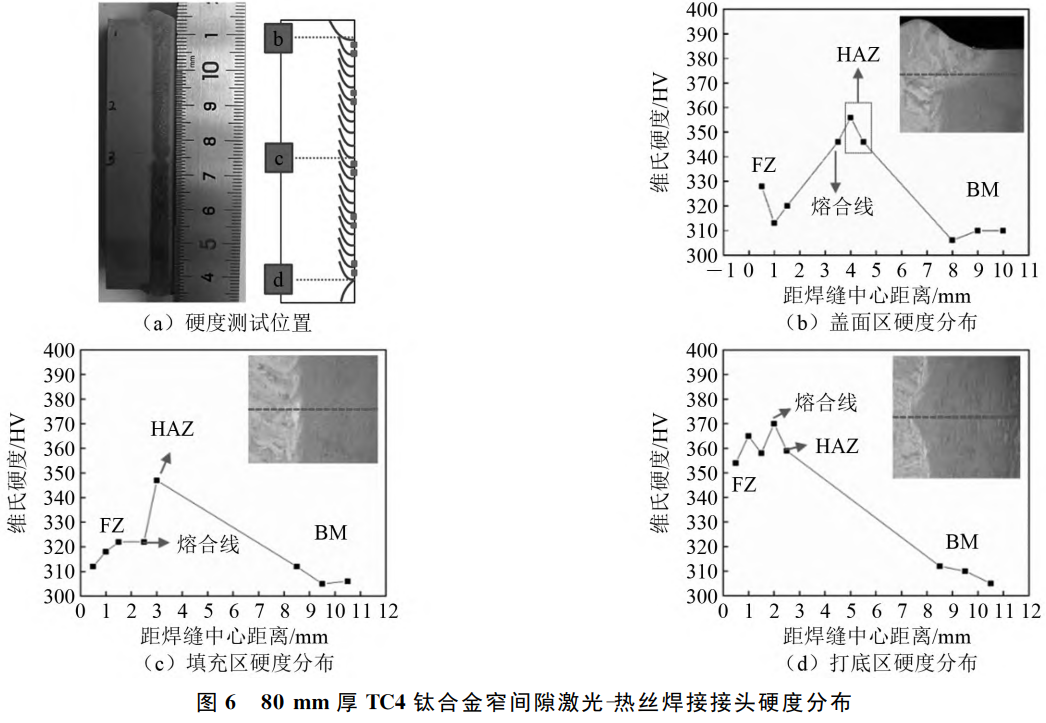

根據(jù)《船舶焊接接頭維氏硬度試驗(yàn)方法》CB/T3770-1996,對(duì)80mm厚TC4鈦合金窄間隙激光-熱絲焊接接頭進(jìn)行硬度測(cè)試，包含細(xì)晶區(qū)(Fine-GrainedZone,FZ)､熱影響區(qū)(HeatAffectedZone,HAZ)和母材(BaseMaterial,BM)等區(qū)域｡80mm厚TC4鈦合金窄間隙激光熱絲焊接接頭測(cè)試位置如圖6(a)所示｡由圖6可知，填絲層[見(jiàn)圖6(b)和圖6(c)]焊縫硬度范圍為310~330HV,自熔打底層[見(jiàn)圖6(d)]焊縫硬度范圍為350~370HV｡母材的硬度最低，這是由于母材組織由較多硬度較低的β相晶粒與初生α相晶粒組成｡焊縫中心區(qū)的組織存在尺寸較為粗大的針狀α_m馬氏體，在經(jīng)歷相變強(qiáng)化后的針狀α_m馬氏體在溶質(zhì)元素的偏聚與固溶強(qiáng)化的雙重影響下，Al元素在α_m馬氏體中固溶，形成大量溶質(zhì)氣體原子，這些溶質(zhì)氣體原子與位錯(cuò)發(fā)生強(qiáng)烈的交互作用，因此其平均硬度較高｡然而，由于焊縫中心的晶粒組織較為粗大，因此焊縫中心區(qū)的硬度與母材區(qū)相比提升較為有限[17-18]｡熱影響區(qū)存在大量細(xì)小的針狀α_m馬氏體和部分初生等軸α相晶粒，其中與尺寸粗大的針狀α_m馬氏體相比，尺寸細(xì)小的針狀α_m馬氏體具有更多的晶界和位錯(cuò)數(shù)量，可有效提高合金的硬度，因此熱影響區(qū)硬度明顯大于焊縫和母材區(qū)域[19-20]｡

3.4拉伸試驗(yàn)

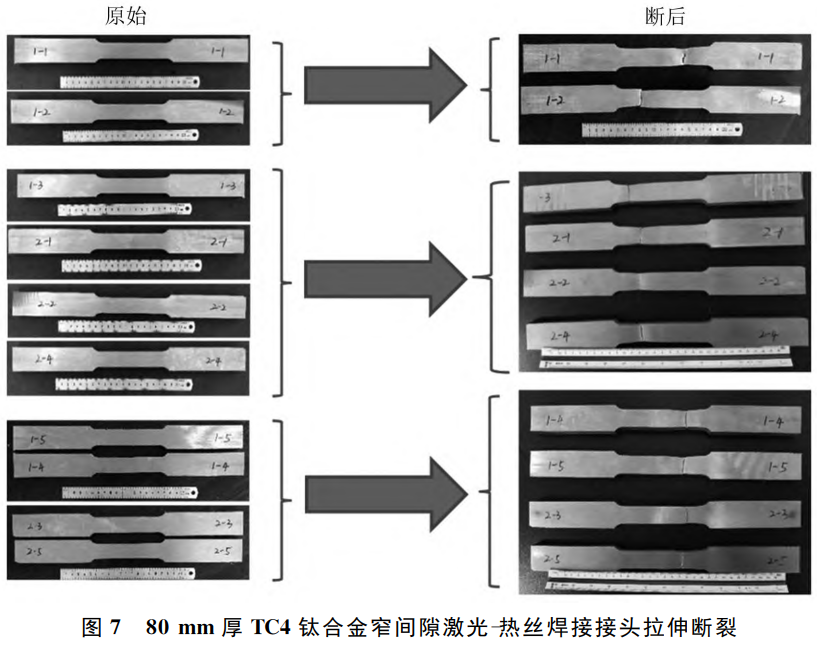

參照《焊接接頭拉伸試驗(yàn)方法》GB/T2651-2008,對(duì)80mm厚TC4鈦合金窄間隙激光-熱絲焊接接頭拉伸性能進(jìn)行檢驗(yàn)｡拉伸試樣厚度為16mm｡80mm厚TC4鈦合金窄間隙激光-熱絲焊接接頭斷裂位置均為母材，如圖7所示｡表10所示為80mm厚TC4鈦合金焊接接頭拉伸性能｡由表10可知：接頭的拉伸強(qiáng)度均比母材高，最大值達(dá)1007.0MPa,平均抗拉強(qiáng)度為961.5MPa｡由于在焊縫區(qū)域中β相轉(zhuǎn)化為α_m馬氏體､合金元素的固溶強(qiáng)化以及接頭局部產(chǎn)生的加工硬化，因此焊接接頭強(qiáng)度顯著提高，但同時(shí)焊接接頭塑性下降，拉伸件的延伸性與母材相比有所降低[21-22]｡

表10 80mm厚TC4鈦合金窄間隙激光-熱絲焊接接頭拉伸性能

編號(hào)	抗拉強(qiáng)度/MPa	斷裂位置	編號(hào)	抗拉強(qiáng)度/MPa	斷裂位置
1-1	1007.0	母材	2-1	967.0	母材
1-2	945.0	母材	2-2	952.0	母材
1-3	932.0	母材	2-3	932.0	母材
1-4	950.0	母材	2-4	948.0	母材
1-5	994.0	母材	2-5	988.0	母材

4、結(jié)論

(1)在鈦合金平板表面進(jìn)行堆焊，當(dāng)焊接速度不變時(shí)隨著激光功率的逐漸增加，熔寬､熔深增大，余高減小｡當(dāng)激光功率不變時(shí)隨著焊接速度的增加，熔寬､熔深減小，余高變化不大｡當(dāng)離焦量從0mm向正離焦變化時(shí)，熔寬增大，熔深､余高減小｡當(dāng)離焦量向負(fù)離焦變化時(shí)，熔寬､熔深增大，余高減小｡隨著熱絲電流增大，焊縫熔寬明顯增加，焊縫余高略有減小，熔深則呈現(xiàn)先增大后減小的現(xiàn)象｡

(2)焊接參數(shù)選用激光功率3.0kW､焊接速度0.8m/min､填充時(shí)送絲速度2.0~3.5m/min､離焦量+15mm,此時(shí)80mm厚TC4鈦合金激光熱絲焊縫具有較好成形且無(wú)明顯缺陷｡接頭蓋面區(qū)針狀α馬氏體呈密集排列，且晶粒較為粗大，熱影響區(qū)的針狀α馬氏體與焊縫中心區(qū)域相比，尺寸明顯更小，母材主要由初生α相與β相組成。

(3)接頭焊縫區(qū)整體硬度均高于母材，硬度分布規(guī)律為熱影響區(qū)>焊縫區(qū)域>母材｡填絲層焊縫處的平均硬度約320HV,自熔層焊縫平均硬度為360HV｡拉伸試樣斷裂位置均位于母材，焊接接頭的拉伸強(qiáng)度都大于母材，平均抗拉強(qiáng)度為961.5MPa,最大值達(dá)1007.0MPa｡

參考文獻(xiàn)

[1] 張新，劉鴻羽，車(chē)昶，等。鈦合金低成本成形技術(shù)研究進(jìn)展 [J]. 鑄造，2021,70 (10):1141-1148.

[2] BIFFI C A,LECIS N,PREVITALI B,et al.Fiber laser micro drilling of titanium and its effect on material micro-structure [J].International Journal of Advanced Manufacturing Technology,2011,54:149-160.

[3] 呂利強(qiáng)，席錦會(huì)，王偉，等。我國(guó)海洋工程用鈦合金發(fā)展現(xiàn)狀及展望 [J]. 冶金工程，2015,2 (2):89-92.

[4] 宋崢嶸，溫志剛，費(fèi)東，等。應(yīng)用于半潛式生產(chǎn)設(shè)施鈦管焊接工藝研究 [J]. 中國(guó)海洋平臺(tái)，2012,27 (增刊 1):85-89.

[5] 方乃文.TC4 鈦合金厚板窄間隙激光填絲焊及組織性能調(diào)控 [D]. 哈爾濱：哈爾濱理工大學(xué)，2022.

[6] 李慧。厚板鈦合金窄間隙 TIG 焊接頭組織與性能研究 [D]. 長(zhǎng)春：長(zhǎng)春工業(yè)大學(xué)，2014.

[7] 鄭喜剛，趙勇，蔣成禹。鈦合金窄間隙 TIG 焊技術(shù)研究 [J]. 鈦工業(yè)進(jìn)展，2006 (5):40-43.

[8] WANG J Y,ZHU J,ZHANG C,et al.Development of swing arc narrow gap vertical welding process [J].Transactions of the Iron &Steel Institute of Japan,2015,55 (5):1076-1082.

[9] 胡金亮，曾才有，余陳，等。厚板鈦合金磁控窄間隙 TIG 焊接技術(shù)發(fā)展現(xiàn)狀 [J]. 精密成形工程，2020,12 (4):10-20.

[10] 李雙，李鋒，徐望輝，等。焊接電流對(duì) TC4 鈦合金窄間隙 TIG 焊縫成形及組織的影響 [J]. 熱加工工藝，2017,46 (23):35-38.

[11] 劉明松。電子束焊接 TC17 鈦合金熱處理工藝研究 [D]. 沈陽(yáng)：沈陽(yáng)工業(yè)大學(xué)，2024.

[12] 余陽(yáng)春。激光填絲焊的焊絲熔入行為及工藝研究 [D]. 武漢：華中科技大學(xué)，2010.

[13] 郭曉軍。激光焊接低合金高強(qiáng)鋼 T 型搭接接頭性能研究 [D]. 上海：上海交通大學(xué)，2012.

[14] 崔冰，張華，趙常宇，等。超窄間隙激光焊接 TC4 鈦合金接頭組織及性能研究 [J]. 材料導(dǎo)報(bào)，2018,32 (增刊 2):333-335.

[15] 方乃文，黃瑞生，謝吉林，等。大厚度 TC4 鈦合金超窄間隙激光填絲焊接頭組織性能研究 [J]. 電焊機(jī)，2022,52 (6):25-34.

[16] 徐楷昕，雷振，黃瑞生，等.40mm 厚 TC4 鈦合金窄間隙激光填絲焊接頭組織及性能 [J]. 材料導(dǎo)報(bào)，2022,36 (2):162-167.

[17] ZENG L R,CHEN H L,LI X,et al.Influence of alloy element partitioning on strength of primaryαphase in Ti-6Al-4V alloy [J].Journal of Materials Science & Technology,2018,34 (5):782-787.

[18] FITZNER A,PRAKASH D G L,QUINTA DA FONSECA J,et al.The effect of aluminium on twinning in binary alpha-titanium [J].Acta Materialia,2016,103:341-351.

[19] 黃森森，馬英杰，張仕林，等.α+β 兩相鈦合金元素再分配行為及其對(duì)顯微組織和力學(xué)性能的影響 [J]. 金屬學(xué)報(bào)，2019,55 (6):741-750.

[20] ZHAO Y T,YUE Y K,DENG W L,et al.Effects of post-heat treatments on the microstructure and mechanical properties of Ti-6Al-4V alloy fabricated by selective laser melting [J].Journal of Materials Research and Technology,2024,33:1155-1164.

[21] 董智軍，呂濤，雷正龍，等。激光焊接 TC4 鈦合金組織性能研究 [J]. 航天制造技術(shù)，2013 (1):27-30.

[22] 陸瑩，喬紅超，曲楠，等。鈦合金焊縫組織循環(huán)熱處理及球化過(guò)程分析 [J]. 稀有金屬材料與工程，2019,48 (1):254-262.

（注，原文標(biāo)題：厚壁鈦合金窄間隙激光-熱絲焊接工藝對(duì)接頭性能的影響）

---

tag標(biāo)簽:厚壁TC4鈦合金,窄間隙激光-熱絲焊接,離焦量,激光能量吸收,焊縫尺寸,柱狀晶,組織性能協(xié)同優(yōu)化

---
