發布日期：2025-3-30 20:02:41
石油鉆桿是油氣勘探開發中不可或缺的關鍵部件。這種裝置尾部帶有螺紋，可將地面設備和深層鉆探設備相連。使用過程中，必須承受來自井下巨大的負荷，包括扭曲、彎曲、內外壓力、磨損和振動等因素，因此鉆桿的質量好壞直接影響鉆井質量。如今，油氣勘探不斷向超深井、超短半徑水平井、大位移井和高腐蝕井等復雜井況發展。例如，順北油氣田84斜井深度可達9000m，有些油氣井還存在著“三高”（高溫、高壓、高腐蝕）的井里環境，這種環境會嚴重縮短鉆桿的使用壽命，甚至失效，給油田帶來重大損失，嚴重制約了中國油氣資源的開發［1‒2]。為滿足現今的開采需求，對管材材料，新技術開發提出了更高的要求，目前應用較廣的碳鋼鉆桿在高濃度的H2S，CO2，Cl−的惡劣的腐蝕環境中存在著易腐蝕的問題，而耐蝕性好的鎳基合金價格高，并且加工繁瑣，鎳儲量低［3‒7]。國內外學者發現被譽為“未來金屬”的鈦合金具有良好的力學性能、優異的耐腐蝕性能以及抗疲勞等特點，在高溫高壓的腐蝕環境下有著巨大的應用潛力，于是便將其引入到油氣勘探領域。中國為鈦資源大國，在鈦合金加工方面技術成熟。因此，研發鈦合金鉆桿應用在油氣勘探領域具有良好的開發和應用前景，同時也蘊藏著巨大的市場價值，能夠保障中國能源安全［8‒11]。
1、鈦合金鉆桿的優勢
1.1 低密度、高比強度

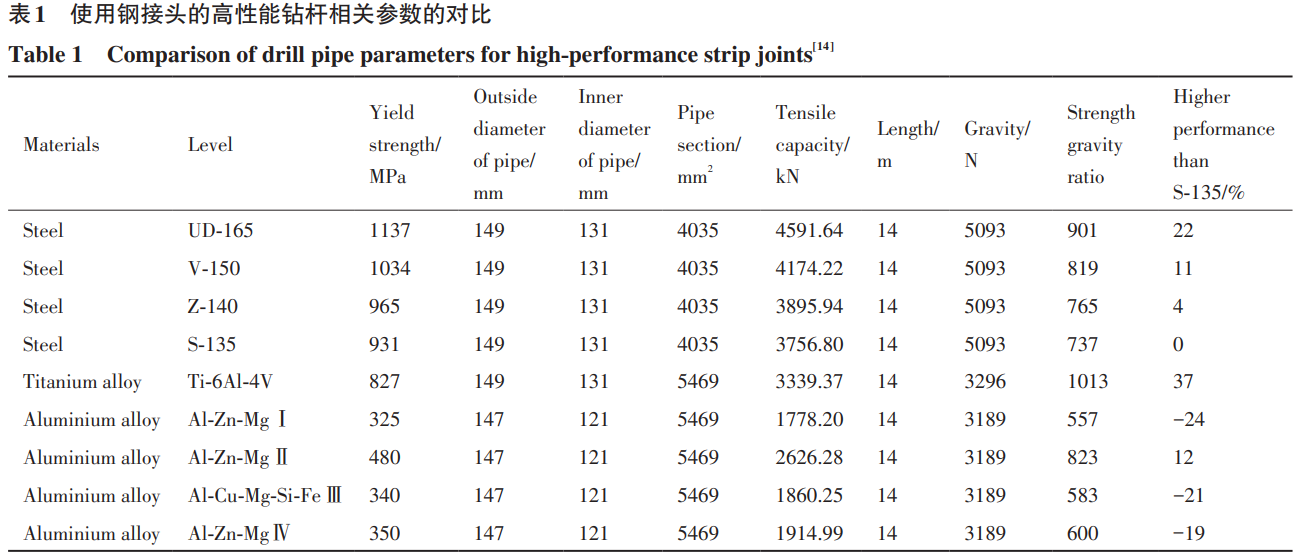

相比現有的鋼、鎳基合金鉆桿，鈦合金的密度（約為4.5g.cm-3）僅為鋼密度的0.57倍，鎳的0.51倍。在-253~600℃時，比強度是鋼的1.6倍，是鎳基合金的1.7倍，鈦是比強度最高的金屬之一［12]。在油氣勘探領域應用鈦合金有利于減輕鉆桿載荷，降低結構質量，使設備設計更加緊湊，同時可提高設備整體的技術水平和安全性［13]。Ti-6Al-4V鈦合金鉆桿的屈服強度為827MPa，其比強度（強度/密度）相較于s-135鋼鉆桿提高了37%（表1）［14]。
1.2 優異的耐腐蝕性能
鈦和鈦合金優異的耐腐蝕性能得益于其表面形成的氧化膜，可阻止對基體進行腐蝕［15‒17]。鈦合金優異的耐蝕性，可減少鉆桿在腐蝕余量上的設計，大幅提高服役年限和經濟性。安晨等［18]在NaCl，H2S，CO2，205℃條件下，對TC4鉆桿進行了腐蝕處理，在表面沒有發現明顯的腐蝕痕跡。腐蝕后拉伸性能下降不到10%，沖擊性能變化僅為0.33%，硬度僅下降3.21%，經腐蝕后仍具有良好的力學性能。Qiao等［19]對Ti-6Al-4V和Ti-4Al-2V-1Mo-1Fe合金在3.5%NaCl（質量分數）溶液中進行了長達180d的腐蝕試驗，結果發現，兩種合金均表現出優異的耐腐蝕性，表面未觀察到明顯的腐蝕痕跡。高文平等［20]在高溫高壓有CO2腐蝕介質的條件下對TC4鈦合金進行性能評價實驗，結果表明：TC4鈦合金在此環境下，仍然還具有抗均勻腐蝕、局部腐蝕和抗應力腐蝕開裂（SCC）的能力；當溫度上升至220℃時，均勻腐蝕速率僅為0.0012mm.a−1，仍然具有良好抗CO2腐蝕能力。
1.3 耐疲勞、韌性好和低摩阻

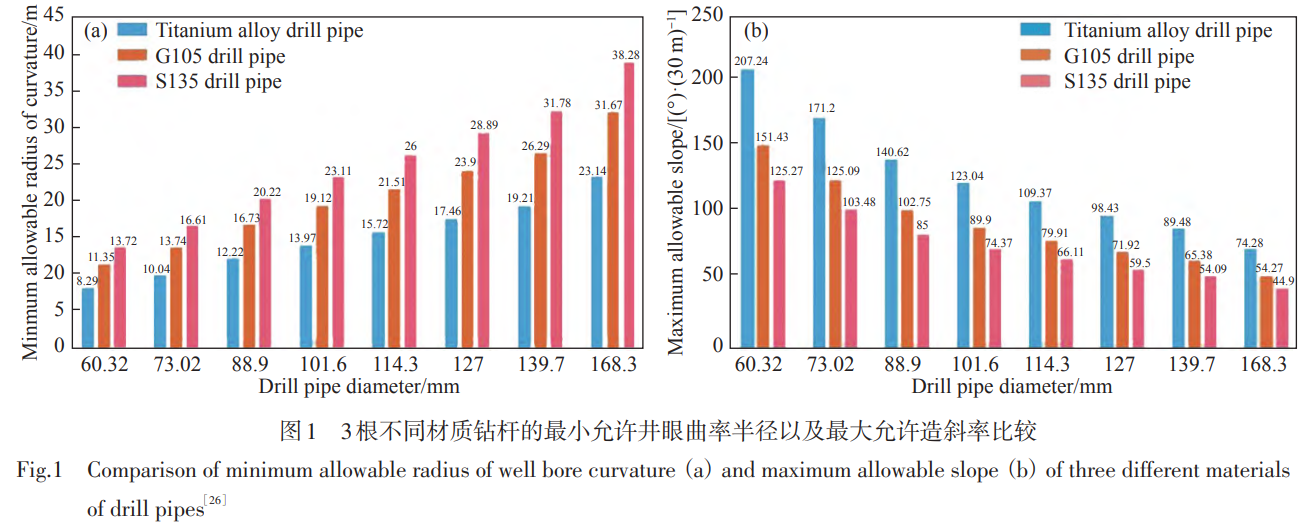

鉆桿在深入短半徑井和水平井時，會受到極大的拉伸、扭轉和彎曲應力，通常會出現早期疲勞、磨損等降低使用壽命的問題。鈦的彈性模量為1.17×105MPa，僅為鋼的57%，其高的比強度、低彈性模量等特點，使其能夠輕易地通過井里的偏斜段和水平段，同時也可大幅減輕地面設備載荷、降低接頭的水力損失和提高鉆桿的使用壽命。宋文文［21]在空氣和模擬鉆井液的環境中對Ti-Al-V-No-Zr鈦合金鉆桿進行了疲勞壽命研究，發現經過固溶時效處理后的鉆桿材料的疲勞壽命隨應力的降低而增大，在模擬井液下的疲勞壽命比在空氣中降低的更為顯著。在相同的鉆井環境里，鈦合金鉆桿材料的疲勞壽命明顯高于S135鋼鉆桿材料。胡辛禾［22]提到在采用短半徑工藝鉆通曲率半徑≤15m井段時，要求鈦合金的服役壽命在50萬周次以上。事實上，鈦合金的疲勞壽命高出鋼的10倍，完全滿足此項要求。陳培亮等［23]分別在320，420和480MPa的低應力水平下對鈦合金鉆桿在空氣和鉆井液中進行了疲勞壽命研究，循環次數均達到1×107次以上。此外還發現鈦合金鉆桿的側向力、扭矩和摩擦阻力均小于鋼鉆桿，其中作業摩擦阻力僅為鋼鉆桿的60%。祝效華等［24]以Hamilton原理為基礎，建立了鈦合金鉆桿整體尺寸的動力學模型，并采用HHT-α法對模型進行了求解。選用鋼鉆桿作為比較對象，針對鈦合金鉆桿的摩擦阻力、抗變形和軸向力傳遞能力等影響因素進行了分析。研究認為，鈦合金鉆桿的摩擦阻力小于鋼鉆桿，可解決水平井水平段延伸鉆進困難等問題。Wu等［25]對鈦合金鉆桿材料進行綜合性能研究，發現其強度和鋼鉆桿材質相當，具有良好的塑性，在鉆井過程中更容易通過小曲率半徑的井段。Peng等［26]對Ti105鈦合金鉆桿試樣進行了空氣和泥漿環境下的疲勞試驗，鈦合金試件鉆桿在低應力下的疲勞壽命在泥漿和空氣中均達到1×107周次。并根據疲勞試驗數據，對3種鉆桿的最小允許曲率半徑和最大允許造斜率進行了計算和分析。結果表明：在相同外徑條件下，與G105和S135鋼鉆桿相比，鈦合金鉆桿可用于較小的井眼曲率半徑和較大的造斜率，如圖1所示。同時對鈦合金鉆桿和鋼鉆桿的力學性能進行了分析。得出在相同的井況下，鈦合金鉆桿的摩擦阻力約為鋼鉆桿的60%。Yang等［27]發現在相同的鉆桿外徑條件下，鈦合金鉆桿可用于較小的曲率半徑，更適用于短半徑和超短半徑井。
最后，以某頁巖氣水平井為例，對鈦合金鉆桿與鋼鉆桿的應用進行對比研究。結果表明，鈦合金鉆桿在現場應用范圍較廣，適用于各種復雜工況下的作業。
1.4 鈦資源豐富
中國為鈦資源大國，據美國地質調查局統計，2021年全球鈦儲備資源為82700萬t，其中中國鈦鐵礦儲量約為28500萬t，約占全球儲量的34.54%，鈦儲量僅次于澳大利亞，位居世界第二位。同時，中國海綿鈦產量也達到了13萬t，產量位居世界第一［28]。鈦合金鉆桿相比同等規格的鋼鉆桿、鎳基合金鉆桿，在質量、耐蝕性、性價比和疲勞壽命上（腐蝕介質條件下是鋼鉆桿的100倍）都占據著明顯的優勢，可以節省大量的維護成本。因此，在石油工業中大力發展鈦合金的應用，既符合中國的油氣資源戰略，同時又具有很高的經濟性。
2、鈦合金鉆桿研究進展
2.1 國外研究進展

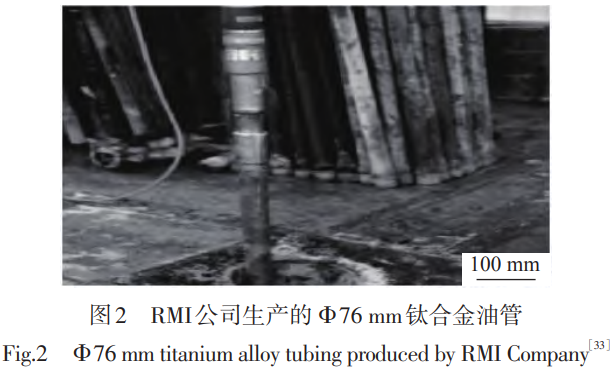

20世紀80年代，美國Unocal石油公司在開發地熱井時，為應對H2S和CO2所帶起的腐蝕問題，對多種合金經過測試，最終發現鈦合金在各種嚴苛的工況下幾乎不發生腐蝕，便使得鈦合金在油氣勘探開發領域得到快速發展和應用［29]。20世紀末，在美國科羅拉多州，為滿足曲率半徑小于18.3mm油井側鉆作業需求，從而研制出綜合性能好、使用壽命長的Ti-6Al-4V鈦合金鉆桿，其接頭為鋼材制造，表面采用噴丸強化工藝處理，并成功應用于小曲率油井中［30‒31]。1999年，Torch鉆井公司利用鈦合金鉆桿鉆成一口短半徑水平井的彎曲段。鉆具組合是由配有一臺旋轉可導向水平鉆井系統的4節Φ73mm鈦合金加厚桿組成的，這種鉆桿特別適用于短半徑井、延伸井和超深井，其質量僅為鋼鉆桿的一半而撓性比鋼鉆桿大一倍［32]。RMI公司采用熱旋轉壓力穿孔軋制工藝研發出直徑為48~610mm的鈦合金管材（圖2），最大厚度為26mm，經美國腐蝕協會認定，該管材在330℃高溫下，完全可抗H2S，CO2和Cl‒的腐蝕［33]。21世紀初，Weatherford公司和RTI公司研發出了屈服強度高、疲勞壽命高、耐蝕性強和韌性好的鈦合金鉆桿，鉆桿材質選取Ti-6Al-4V合金，其屈服強度為840MPa，比強度為S-135鋼鉆桿的1.54倍。于2000年在堪薩斯州完成了多口大坡度定向井的鉆探，取得了良好的效果［34]。Chevron公司為應對高壓高溫井，研發了Ti-6Al-2Sn-4Zr-6Mo鈦合金，其最小屈服強度可達930MPa，此合金在超高溫高壓井內環境下表現出優異的抗腐蝕性能，在復雜井況下應用具有很大的優勢［35]。如表2所示［12]，截至目前，國外已有數百口油井采用了鈦合金鉆桿。
2.2 國內研究進展
中國對鈦合金的使用主要集中在航空航天和軍事領域，而在航空航天上鈦材的使用約占總產量的70%。而在石油領域的研究還只是處于起步階段，只有極少數研究機構和管材企業參與其研究［36]。截至目前，國內有中國船舶集團有限公司七二五研究所、中國石油天然氣集團有限公司、渤海能克鉆桿有限公司、西安管材院等數家單位及企業對鈦合金鉆桿進行研究推廣。2014年，中國船舶集團有限公司七二五所和天津鋼管集團有限公司攻克了鈦合金鉆桿接頭連接等諸多關鍵技術，制備出符合標準的樣品接頭，其性能滿足美國石油學會（AmericanPetroleumInstitute，API）規定的105鋼級鉆桿規定［29]。2018年1月，中國石油集團渤海石油裝備制造有限公司研究院研發出高柔韌性、高抗腐蝕、高強重比的鈦合金鉆桿，解決了鈦合金流動性差、磨擦焊接難度大，螺紋易粘扣等問題。此鉆桿在腐蝕環境下進行彎曲疲勞測試，比API標準下的G105鋼的疲勞壽命高~100倍，截止目前此產品實現創收679.6萬元，創效146.2萬元［37]。2020年4月，由中國石油天然氣集團有限公司研發出超高強度Ti-Al-V-Zr-Mo系鈦合金鉆桿，經測試，室溫下該鉆桿的屈服強度高于930MPa，抗拉強度達到1050MPa以上，伸長率大于10%，沖擊功大于60J，符合《SpecificationforDrillPipeANSI/APISpec5DP-2020》（API-5DP）石油鉆桿規范中135Ksi強度等級鉆桿的力學性能標準的要求［38]。2020年6月，渤海能克鉆桿有限公司與中國石油集團石油管工程技術研究院聯合研發出質量小、韌性高、抗疲勞和耐腐蝕的鈦合金鉆桿，對中國西北地區超深井短半徑側鉆等項目有著更好的適應性。同月，由中國石油集團石油管工程技術研究院牽頭研發的高強度鈦合金鉆桿在西北油田塔河油田的TS3CX井完成首次現場試驗。該鈦合金鉆桿的各項指標完全符合技術規范和實際工況的要求，總體性能高于同級別鋼鉆桿的水平［39]。2020年7月，由中國石油集團石油管工程技術研究院牽頭研制出的國產724MPa級鈦合金鉆桿，在西北某油田成功完成了一口井深為7100m的超短半徑水平井的三開定向造斜側鉆任務，并順利出鉆，實現了國內首次完成6400m超深井鉆探之后的又一次應用技術上的重大突破［36]。2021年7月，渤海裝備能克鉆桿有限公司研發生產的Φ73mm摩擦焊式全鈦合金鉆桿，在TH12423CX井完成了的鉆探，標志著該鉆桿已通過了工業化測試。能夠滿足多種復合載荷的鉆井要求，特適宜于超深井、超長水平井的勘探應用［40]。2022年8月，寶鈦集團有限公司負責的國家重點研發計劃子課題“高強韌抗疲勞鈦合金鉆桿工業化制造成套技術研發”首批樣管研制完成，其力學性能、沖擊功、超聲波探傷等各項主要指標均達到研制要求。目前已完成3個牌號、3種規格石油鉆桿用高強高韌厚壁鈦合金管材研制。
2.2.1 鈦合金鉆桿的力學性能研究

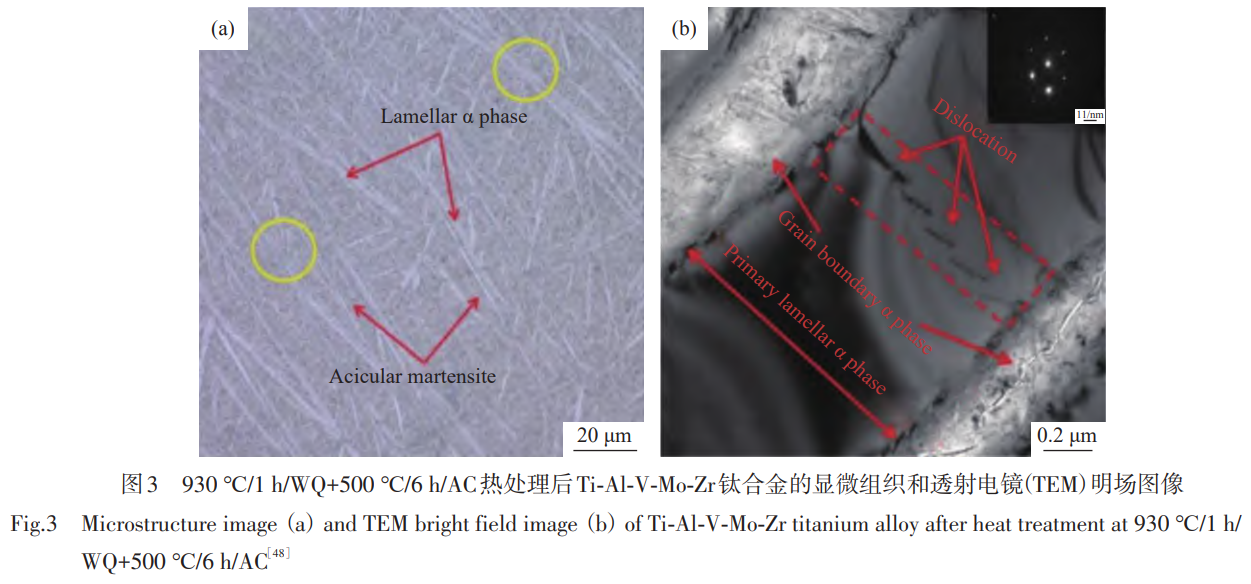

熱處理是提高鈦合金力學性能的主要手段，選擇合適熱處理工藝控制顯微組織的形貌、尺寸和含量，可提高鈦合金鉆桿的強度、耐磨性、抗蠕變性能和抗疲勞強度［41‒43]。常見的方法有退火和固溶時效處理。退火的主要目的是獲取最佳的力學性能，消除應力、改善塑性和平衡組織。固溶時效處理是使亞穩相發生分解，獲得更高的強度和硬度。此外，加熱時間、冷卻速率以及合金成分也會對力學性能產生影響［44‒45]。熱處理可根據具體需求進行選擇和組合使用，以提高鈦合金鉆桿的性能。李睿哲等［46]對TA15X鈦合金鉆桿進行固溶處理，發現屈服強度和抗拉強度均隨著固溶溫度的升高增大，延伸率則逐漸下降。水冷處理與空冷處理相比具有更高的強度，但是延伸率變低，這主要是水冷時β相轉變為針狀馬氏體α'相，起到了強化作用。采用900℃/空冷（AC）的固溶處理方法后，其強度相比未熱處理時高出100MPa以上，延伸率也達到了13%，綜合性能良好，符合G105鋼級鉆桿力學性能的要求。馮春等［47]研究了固溶時效對Ti-5Al-3V-1Mo-1Zr鈦合金鉆桿組織演變及力學性能的影響。發現通過相變點之上的兩階段固溶時效，組織全轉變為片層組織，經時效處理后，片層α相尺寸變大，形成的片層組織，增加了裂紋的擴展路徑長度與裂紋偏轉角度，進而提高了材料的強度和斷裂韌性。Feng等［48]研究了時效溫度對Ti-5Al-3V-1.5Mo-2Zr鉆桿的組織演變及性能。結果發現，隨時效溫度的升高，固溶后的層片α相含量增加，亞穩定β相分解的針狀馬氏體α'相體積分數也相應增加，有效地阻礙了位錯的擴展，起到了強化的作用，如圖3所示。經930℃/1h/水冷（WQ）+500℃/6h/AC熱處理后，抗拉強度高達1236MPa，屈服強度高達1146MPa，伸長率為9.5%，表現出良好的力學性能平衡。劉樂［49]對Ti-Al-V-Mo-Zr鈦合金鉆桿進行多種熱處理，并研究其對組織與性能的影響。結果發現，1000℃/1h/爐冷（FC）→600℃/1h/AC+550℃/6h/AC工藝的強度最高，抗拉強度為974MPa，屈服強度為934MPa，韌性也比較好，延伸率為14.48%，沖擊功最高，達到45J，其力學性能達到S135鋼級鉆桿要求。本課題組對TC4鈦合金鉆桿進行多種不同的熱處理工藝，結果發現經950℃/AC，1020℃/AC+950℃/AC+580℃/AC和950℃/AC+580℃/AC熱處理后的力學性能，分別滿足鈦合金鉆桿標準中的TD95，TD105和TD120級別要求。Mou等［50]對摩擦焊接的鈦合金鉆桿焊區的力學性能和腐蝕疲勞性能與基體進行了對比，發現經摩擦焊接后地焊接區組織由原來的等軸α相變為針狀α相，獲得了更高的強度，但塑性大幅降低材料。在鉆井液中的疲勞性能和耐腐蝕性能下降。
2.2.2 鈦合金鉆桿的表面改性處理

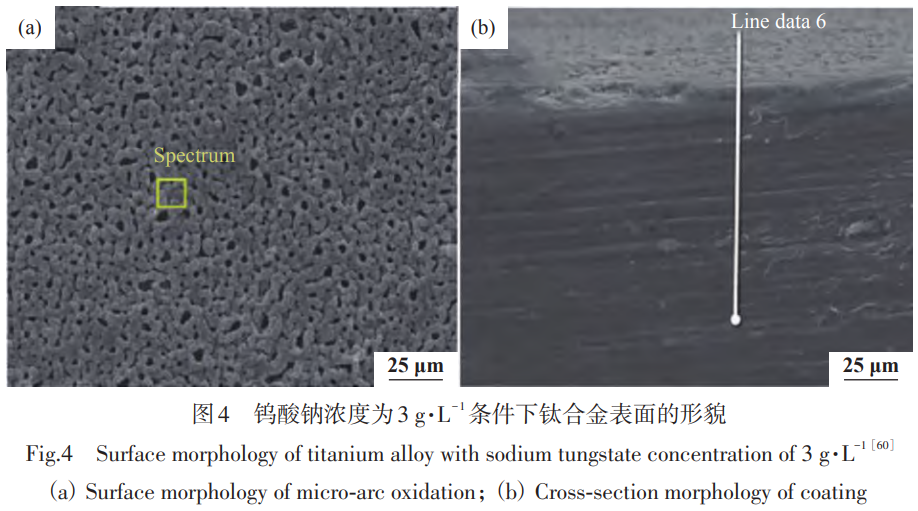

鈦合金鉆桿在實際下井使用過程中發現鈦合金鉆桿的磨損量大于鋼鉆桿，存在著硬度較低、耐磨損性差問題［51‒52]。在使用過程中容易發生失效，對鈦合金鉆桿表面進行強化處理，是改善該問題的關鍵。鈦合金表面強化技術包括表面涂覆、表面改性和復合表面處理技術，其中包括氣相沉積、等離子噴涂、噴丸強化、滲碳處理、滲氮處理和化學鍍等［53‒58]。同時，還需要根據具體工藝和要求進行適當的參數控制和測試，以確保表面改性的效果達到預期。Liu等［59]在添加和不添加石墨烯納米片的硅酸鹽電解液中，采用等離子體電解氧化技術在Ti-6Al-4V合金鉆桿表面形成陶瓷涂層。結果發現含有石墨烯納米微片的涂層具有更加平整和更少孔隙的形貌和結構，并且含有石墨烯納米片的涂層的顯微硬度高達HV1250，石墨烯納米片涂層表現出極其顯著的耐磨性。Chen等［60]為改善鈦合金鉆桿的耐磨性能，向電解液中添加了鎢酸鈉，在TC4鈦合金表面制備了不同鎢含量的微弧氧化膜層。當鎢酸鈉添加濃度在3g.L−1的條件下，磨痕無明顯的鏵犁溝，如圖4所示。相對TC4鈦合金基體而言，經過微弧氧化處理，耐磨性明顯提高。陳孝文等［61]采用脈沖直流微弧氧化方法在鈦合金鉆桿表面制備了不同氧化時間下的TiO2陶瓷膜層。當氧化時間為40min時，膜層硬度達到HV1103.2，磨損失重為0.2mg，綜合性能較好。并提到厚度增大、孔隙率減小和耐蝕相的生成都有利于提升膜層的耐蝕性、耐磨性。邱敬文等［62]對Ti-Al-Fe-Mo鈦合金進行表面機械強化＋固相滲碳相結合的方法來提高表面的耐磨性，發現經表面機械強化可大幅提高表面滲碳的均勻性和滲透深度，相比單一滲碳強化的磨損量降低了接近58%，硬度相比原始樣，提高了5倍。She等［63]對鈦合金鉆桿表面進行了不同溫度下滲氮處理，發現隨著溫度的升高，氮化層的粗糙度、厚度以及硬度隨之增加，耐磨性得到了改善，但當溫度超過850℃時，磨損量開始上升。Cao等［64]對TC4鈦合金表面進行了Ni-P超聲波化學鍍并進行了熱處理，發現經500℃熱處理后，表面生成的Ni3P的第二相顆粒均勻的分布在基體中，大幅提高了顯微硬度和耐磨性。
3、鈦合金鉆桿應用瓶頸
3.1 耐腐蝕的局限性
鈦合金具有良好的化學反應性，易與氧、氮等元素反應，形成氧化物和氮化物。這可能導致鉆桿表面的氧化、腐蝕或者與其他材料的反應，限制了其在特定環境中的使用。鈦合金在還原性酸中也存在著腐蝕問題。另外，鈦合金本身的自腐蝕電位較高，與其他金屬接觸易造成電偶腐蝕，自身也將會發生氫吸附，在高溫環境下易發生氫脆，導致開裂。在不同材質鉆桿組合時，為避免電偶腐蝕的發生應當合理選擇連接材料和增加相應防護措施。呂祥鴻等［65]在高pH磷酸鹽完井液中發現TC4鈦合金腐蝕現象嚴重，且腐蝕電位、腐蝕膜層膜阻及極化電阻隨著溫度升高而降低，腐蝕反應的熱力學驅動越大，自腐蝕電流密度越高。隨著溫度升高，其均勻腐蝕速率最高可達0.4429mm.a-1。因此，在生產中要合理選擇完井液。何石磊等［66]對鈦合金油管在高溫還原性酸中的適應性進行了研究。結果表明：在溫度為160℃的鹽酸溶液、不同溫度的鹽酸+有機酸溶液及酸化用膠凝酸的條件下，隨著鹽酸濃度的增大，溫度的升高，腐蝕速率不斷增大，甚至出現了管體溶解現象；在120℃下，適當添加Na2MoO4類緩蝕劑可以使腐蝕速率下降98%以上，但是當溫度低于160℃時效果并不明顯。解輝等［67]對鈦合金與不同金屬在海洋環境下形成電偶對發生腐蝕破壞的問題進行了研究，發現鈦合金與銅合金發生連接時，電偶腐蝕效應并無明顯的線性規律，原因是在銅合金和鈦合金表面都形成了鈍化膜，阻礙電子的流通；與鋼連接時，出現了嚴重的電偶腐蝕，且陽極的腐蝕速率會隨著電位差及接觸面積的增加而加快；與鋁合金構成電偶對過程中，兩者之間存在著巨大的電位差，甚至在鋁表面上生成的鈍化膜都不能阻礙兩者之間發生嚴重的電偶腐蝕。
3.2 成本評價

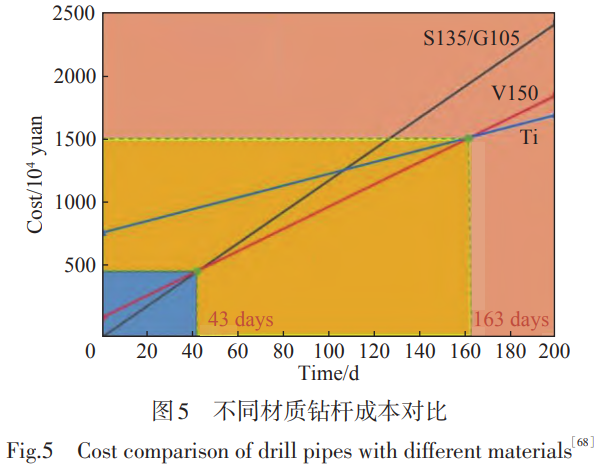

同尺寸的鈦合金鉆桿價格是鋼鉆桿的12~15倍。但從使用結果來看，鈦合金鉆桿可大幅減少施工能耗，在高腐蝕的井環境里使用可減少設備故障。此外，特別適應短半徑井等復雜井況下的鉆井作業，對薄油層的開發有著明顯的優勢。從長遠看，鈦合金鉆桿可節省人力消耗，減少維護成本，以及設備故障和更換帶來的經濟損失。從大規模推廣應用角度來看，研發符合油氣井使用的新型低成本鈦合金是必經之路。此外，Peng等［68]分別對G105，S135，V150和鈦鉆桿進行了經濟比較，如圖5所示。發現在短期內（<43d），使用傳統的S135或G105鋼鉆桿劃算；而從長遠期來看（>163d），使用鈦合金鉆桿可減少鉆機規格和施工能耗，從而降低總成本支出。
3.3 質量檢測待完善
鉆桿質量檢測手段的完善是確保鉆井安全與效率的關鍵環節，而國內鈦合金鉆桿質量檢測標準的缺失亟待解決。Liu等［69]針對國內某超短半徑水平井鉆井過程中發生的首例鈦合金鉆桿失效事故進行了分析。發現失效鉆桿的理化性能符合相關標準的要求，但鈦合金鉆桿在出廠時表面的微小裂紋未能檢測出來，導致鈦合金鉆桿在超短半徑鉆井過程中發生斷裂失效。并提出現行鈦合金鉆桿標準的檢驗方法存在漏洞。龔丹梅等［70]對煤礦用鈦合金鉆桿螺紋斷裂的原因進行了分析。結果表明：該鉆桿的螺紋加工精度差，牙底存在小臺階，引發了嚴重的應力集中。同時，從微觀組織上分析，端口存在著大量的長條狀α相，如圖6所示，并且取向明顯，與端口裂紋方向一致，說明裂紋是從長條狀組織開始起裂的。
目前，針對國內鈦合金鉆桿的失效的案例進行分析，發現主要集中在管體出廠檢測、加工精度和熱處理不完善等問題。建議在現行標準中增加對鈦合金鉆桿的無損檢測方法，例如超聲波無損檢測、渦流無損檢測和滲透探傷等，同時提高加工精度和完善熱處理工藝。此外，應對每批次出廠的成品鉆桿進行抽檢，設立抽檢標準。
3.4 加工難度大
鈦合金鉆桿由于硬度高、塑性低，加工起來比較困難。使用傳統鉆桿加工方法進行加工時，容易造成刀具磨損和工具的熱失效。鈦合金具有較低的熱導率和導熱性，只有鋼的1/7，鋁的1/16。容易在加工過程中產生高溫，導致在加工中散熱不能及時傳遞，聚集在加工位置，容易損壞刀具。而且鈦合金鉆桿具有良好的自潤滑性，不需要使用高溫潤滑劑，這就要求加工過程中必須要有有效的冷卻措施和合適的工藝參數，以防止管體在加工中過熱，從而降低工件質量和壽命。
4、總結與展望
鈦合金鉆桿具有許多優勢，包括高強度、輕質量和抗腐蝕等特性，因此在石油、天然氣和地質勘探等領域具有廣泛的應用前景。未來可從以下幾個方面開展工作：
1）拓寬應用領域：鈦合金鉆桿目前主要應用于海底或高溫高壓環境下的鉆井作業，未來可以探索更多領域的應用，如地下采礦、深海勘探等，拓寬市場空間。
2）提高生產工藝：進一步研究和改進鈦合金鉆桿的制造工藝，降低生產成本，提高生產效率，使其更具競爭力。
3）加強技術研發：針對鈦合金鉆桿的特點，加強材料研究和工藝改進，提高鉆桿的性能和使用壽命。同時，在高溫、高壓等極端環境下的性能測試和改進也是重要的研發方向。
4）降低成本：鈦合金鉆桿的生產成本相對較高，需要尋找更加經濟高效的生產工藝，以降低成本。此外，與傳統材料的比較和經濟效益分析也是必要的。
5）加強標準制定和監管：為了確保鈦合金鉆桿的質量和安全性，制定行業標準并進行監管是必要的，這有助于維護行業的良好發展和可持續性。總體而言，鈦合金鉆桿在油氣勘探領域有著廣闊的發展前景。通過持續的技術改進和市場推廣，鈦合金鉆桿有望在未來得到更廣泛的應用。
參考文獻：
［1] Yu H， Taleghani A D， Lian Z H. Modelling casing wear at doglegs by incorporating alternate accumulative wear ［J]. Journal of Petroleum Science and Engineering， 2018， 168： 273.
［2] Lian Z H， Yu H， Lin T J， Guo J H. A study on casing deformation failure during multi-stage hydraulic fracturing for the stimulated reservoir volume of horizontal shale wells ［J]. Journal of Natural Gas Science and Engineering， 2015， 23： 538.
［3] Yao S Y， Yu Y， Liu Q， Ye W J， Hui S X. Thermal deformation behavior and processing map of Ti-6Al-4V0.5Nb-0.5Ni alloy for oil well pipe ［J]. Chinese Journal of Rare Metals， 2024， 48（11）： 1574.
（要思禹， 于 洋， 劉 強， 葉文君， 惠松驍. 油井管用Ti-6Al-4V-0.5Nb-0.5Ni鈦合金高溫流變形行為及熱加 工圖研究[J]. 稀有金屬， 2024， 48（11）： 1574.）
［4] Liu Q， Zhao M F， Zhu G C， Li N， Xie J F. Effect of heat treatment on microstructure and properties of Ti6Al-4V-0.5Ni-0.05Ru titanium alloy used in oil and gas exploration ［J]. Rare Metal Materials and Engineering， 2021， 50（7）： 2557.
（劉 強， 趙密鋒， 祝國川， 李 寧， 謝俊峰. 熱處理對 石油管材用Ti-6Al-4V-0.5Ni-0.05Ru鈦合金組織和性能 的影響[J]. 稀有金屬材料與工程， 2021， 50（7）： 2557.）
［5] Liu Q， Hui S X， Wang P B， Ye W J， Yu Y. Anticorrosion properties of titanium alloy OCTG used in oil and gas exploration ［J]. Rare Metal Materials and Engineering， 2020， 49（4）： 1427.
（劉 強， 惠松驍， 汪鵬勃， 葉文君， 于 洋. 油氣開采 用鈦合金石油管材料耐腐蝕性能研究[J]. 稀有金屬 材料與工程， 2020， 49（4）： 1427.）
［6] Yu Q， Lian W J， Zhai Y X， Ma L， Li M L. Determination of impurity elements in high-purity titanium by glow discharge mass spectrometry and evaluation of their relative sensitivity factors ［J]. Chinese Journal of Analysis Laboratory， 2023，42 （5）： 659.
（余 瓊， 連危潔， 翟宇鑫，馬 蘭， 李明利. 輝光放電 質譜法測定高純鈦中痕量雜質元素及其相對靈敏度 因子校正[J]. 分析實驗室， 2023， 42（5）： 659.）
［7] Ye D S， Ren Y， Guan B， Yin C B. Difficulty and strategy of reservoir stimulation on abnormal-high temperature and high pressure wells in the Tarim basin ［J]. Natural Gas Industry， 2009， 29（3）： 77.
（葉登勝， 任 勇， 管 彬， 尹叢彬. 塔里木盆地異常 高溫高壓井儲層改造難點及對策[J]. 天然氣工業， 2009， 29（3）： 77.）
［8] Fu Y W， Zhao L P， Zhao Y B， Zhao H Y， Cui J. Application foreground of titanium alloy in petroleum exploration and development ［J]. Oil Drilling & Production Technology， 2017， 39（5）： 662.
（付毓偉， 趙立平， 趙亞兵， 趙海英， 崔 建. 鈦合金 在油氣勘探開發領域的應用前景[J]. 石油鉆采工藝， 2017， 39（5）： 662.）
［9] Wang J M， Wang H， Xu Z H， Dong L H， Wang J. Influence of clearance between pipe and die on CNC bending quality for Ti-2Al-2.5Zr titanium alloy pipe ［J]. Forging & Stamping Technology， 2024， 49（1）： 81.
（王金明， 王 華， 徐振華， 董凌浩， 汪 健. 管模間 隙對Ti-2Al-2.5Zr鈦合金管材數控彎曲成形質量的 影響[J]. 鍛壓技術， 2024， 49（1）： 81.）
[10] Huang P H， Wang Y H. Alkali separation-ammonium ferric sulfate titration method for determining titanium in titanium-vanadium alloys ［J]. Gold， 2023， 44（7）： 125. （黃甫輝， 王艷紅. 堿分離-硫酸鐵銨滴定法測定鈦釩 合金中鈦[J]. 黃金， 2023， 44（7）： 125.）
[11] Zamani S M， Hassanzadeh-Tabrizi S A， Sharifi H. Failure analysis of drill pipe： a review ［J]. Engineering Failure Analysis， 2016， 59： 605.
[12] Wu X Y， Zhang H， Xu X J， Zhang Z S， Guo S J. Application of titanium alloy in oil & gas exploration and development ［J]. Petrochemical Industry Application， 2016， 35（11）： 105. （吳欣袁， 張 恒， 徐學軍， 張忠世， 郭淑君. 鈦合金 在石油天然氣勘探開發中的應用[J]. 石油化工應用， 2016， 35（11）： 105.）
[13] Zha Y J， Hu S J， Zhuo L B， Liu M X， Li H. Study on application prospects of titanium alloy petroleum tubulars ［J]. Drilling & Production Technology， 2017， 40（4）： 1.
（查永進， 胡世杰， 卓魯斌， 劉明鑫， 李 洪. 鈦合金石 油管材應用前景研究[J]. 鉆采工藝， 2017， 40（4）： 1.）
[14] Lan K， Hou S G， Yan G Q， Liu K X， Liu M G. Research and application of light and high-strength drill pipe abroad ［J]. China Petroleum Machinery， 2010， 38（4）： 77.
（蘭 凱， 侯樹剛， 閆光慶， 劉匡曉， 劉明國. 國外輕質高 強度鉆桿研究與應用[J]. 石油機械， 2010， 38（4）： 77.）
[15] Prando D， Brenna A， Diamanti M V， Beretta S， Bolzoni F， Ormellese M， Pedeferri M. Corrosion of titanium： Part 1： aggressive environments and main forms of degradation ［J]. Journal of Applied Biomaterials & Functional Materials， 2017， 15（4） ： 291.
[16] Wei T Y， Fan L， Yuan B， Yan B H， Tian F， Fan Q S， Liu H M. Effect of Ti element on electrochemical corrosion behavior of industrial Zr-Ti alloy ［J]. Nonferrous Metals Engineering， 2024， 14（10）： 31.
（魏統宇， 樊 蕾， 袁 波， 嚴寶輝， 田 鋒， 范清松， 劉海明. Ti元素對工業級Zr-Ti合金電化學腐蝕行為的 影響[J]. 有色金屬工程， 2024， 14（10）： 31.）
[17] Qiu J， Macdonald D D， Li N， Schoell R， Kaoumi D. An electrochemical impedance spectroscopic study of oxide films in liquid metal ［J]. Jom， 2020， 72（5）： 2082.
[18] An C， Cheng Z， Huang X， Sha A X， Li R. Evaluation of mechanical properties of TC4 titanium alloy drill pipe in corrosive environment ［J]. Journal of Beijing Institute of Technology， 2022， 42（2）： 128.
（安 晨， 程 智， 黃 旭， 沙愛學， 李 榮. TC4鈦合 金鉆桿在腐蝕條件下的力學性能研究[J]. 北京理工 大學學報， 2022， 42（2）： 128.）
[19] Qiao Y X， Xu D K， Wang S， Ma Y J， Chen J. Corrosion and tensile behaviors of Ti-4Al-2V-1Mo-1Fe and Ti-6Al4V titanium alloys ［J]. Metals， 2019， 9（11）： 1213.
[20] Gao W P， Lv X H， Xie J F， Ji L， Zhao M F. Corrosion resistance of titanium alloy OCTG in severe environment ［J]. Rare Metal Materials and Engineering， 2018， 47（1）： 151. （高文平， 呂祥鴻， 謝俊峰， 計 玲， 趙密鋒. 苛刻環境 中鈦合金石油管材的抗腐蝕性能研究[J]. 稀有金屬 材料與工程， 2018， 47（1）： 151.）
[21] Song W W. Effect of Solution Aging Heat Treatment on Microstructure and Fatigue Properties of Ti-Al-V-MoZr Titanium Alloy Drill Pipe ［D]. Xi'an： Xi'an Shiyou University， 2021. 1.
（宋文文. 固溶時效對Ti-Al-V-Mo-Zr鈦合金鉆桿組織 與疲勞性能的影響研究[D]. 西安： 西安石油大學， 2022. 1.）
[22] Hu X H. Titanium alloy drill pipe-the best choice for short radius horizontal drilling ［J]. China Petroleum Machinery， 2000，（ 6）： 61.
（胡辛禾. 鈦合金鉆桿—短半徑水平鉆井最佳選擇[J].石油機械， 2000，（ 6）： 61.）
[23] Chen P L， Sun W G， Zhong W J， Lian Z H， Peng X B. Research on application technology of titanium alloy drill pipe in short radius horizontal well ［J]. China Petroleum Machinery， 2021， 49（10）： 38.
（陳培亮， 孫偉光， 鐘文建， 練章華， 彭先波. 鈦合金 鉆桿在短半徑水平井中應用技術研究[J]. 石油機械， 2021， 49（10）： 38.）
[24] Zhu X H， Li K， Li Z L， Han L X， Chen C Q. Extensional drilling capacity of titanium alloy drill pipes in the long horizontal sections of a shale gas well ［J]. Natural Gas Industry， 2020， 40（10）： 86.
（祝效華， 李 柯， 李枝林， 韓烈祥， 陳長青. 鈦合金鉆 桿在頁巖氣長水平段的延伸鉆進能力分析[J]. 天然氣 工業， 2020， 40（10）： 86.）
[25] Wu Y X， Guo Y， Zhang N， Peng X B， Lian Z H， Zhao Y. Study on dynamic behavior of a titanium alloy drill pipe in complex wells ［J]. Shock and Vibration， 2023， 2023： 1.
[26] Peng X B， Yu H， Lian Z H， Qiang Z. Experimental and theoretical study on the mechanical properties of titanium alloy drill pipe in short radius and long horizontal wells ［J]. Journal of the Brazilian Society of Mechanical Sciences and Engineering， 2021， 43（9）： 416.
[27] Yang X Y， Chen S C， Feng Q， Zhang W H， Wang Y.Study on mechanical properties of titanium alloy drill pipe and application technology ［J]. EDP Sciences， 2021. doi： 10.1051/E3SCONF/202126102021.
[28] An Z S， Chen Y， Zhao W. Report on China titanium industry progress in 2021 ［J]. Titanium Industry Progress， 2022， 39（4）： 34.
（安仲生， 陳 巖， 趙 巍. 2021年中國鈦工業發展報 告[J]. 鈦工業進展， 2022， 39（4）： 34.）
[29] Sun J G， Song D J. Research and application of titanium alloys for petroleum and natural gas at home and abroad ［J]. Development and Application of Materials， 2019， 34
（6）： 96. （孫建剛， 宋德軍. 國內外石油、 天然氣用鈦合金研究 及應用概況[J]. 材料開發與應用， 2019， 34（6）： 96.）
[30] Zhang W Y. Research status and application of oil drilling rod ［J]. The Magazine on Equipment Machinery， 2016，（ 1）： 65.
（張文毓. 石油鉆井桿的研究現狀與應用[J]. 裝備機 械， 2016，（ 1）： 65.）
[31] Zhao P， Li J. Development trend of overseas drill pipe products ［J]. Special Steel， 2010， 31（4）： 20.
（趙 鵬， 李 俊. 國外鉆桿產品發展動向[J]. 特殊鋼， 2010， 31（4）： 20.）
[32] Liu J. New drilling information in the United States ［J]. China Petroleum Machinery， 2000，（ 4）： 59. （柳 君. 美國鉆井新信息[J]. 石油機械， 2000，（ 4）： 59.）
[33] Fu Y R， Gu S Q， Song H M， Li L， Li J. Application status and prospect of titanium alloy pipe in exploration and development of high sour natural gas ［J]. China Petroleum Machinery， 2018， 46（3）： 116. （付亞榮， 谷勝群， 宋惠梅， 李 琳， 李 佶. 鈦合金管 材在高含硫天然氣開發中的應用現狀[J]. 石油機械， 2018， 46（3）： 116.）
[34] Yuan W Y， Zhang Q H. Research progress of titanium alloy drill pipe abroad ［J]. Xinjiang Petroleum Science & Technology， 2006， 16（3）： 13. （袁文義， 張泉海. 國外鈦合金鉆桿的研究進展[J]. 新 疆石油科技， 2006， 16（3） ： 13.）
[35] Hargrave B， Gonzalez M， Maskos K. Titanium alloy tubing for HPHT OCTG applications ［A]. Conference Record of NACE Corrosion 2010 Conference ［C]. Houston， USA， 2010. 328.
[36] Yang B， Wang P， Gong Y B， Duan Y F， Lan X Y. Progress in manufacturing and application research of titanium alloy oil country tubular goods for petroleum and natural gas industry ［J]. Ansactions of Materialsand Heat Treatment， 2021， 42（9）： 12.
（楊 彪， 王 平， 龔云柏， 段艷菲， 蘭欣悅. 油氣行業 用鈦合金油井管生產與研究應用進展[J]. 材料熱處 理學報， 2021， 42（9）： 12.）
[37] Ji H T， Chen C Q， Wang X L， Wang Q L， Kong L N. Development of 5″friction welded all-titanium alloy drill pipe ［Z]. Tianjin： Research Institute of Bohai Petroleum Equipment Manufacturing Co.， Ltd.， China National Petroleum Corporation， 2020.
（紀海濤， 陳長青， 王顯林， 王青林， 孔令楠. 5″摩擦
焊接式全鈦合金鉆桿研制[Z]. 天津市： 中國石油集 團渤海石油裝備制造有限公司研究院， 2020.） [38] Feng C， Jiang L， Li R Z， Chen C C， Xie J F， Feng Y R， Yang S Y. A 930 MPa grade ultra high strength titanium alloy pipe for drill pipe and its manufacturing method ［P]. China： CN 111593230B， 2021.
（馮 春， 蔣 龍， 李睿哲， 陳長春， 謝俊峰， 馮耀榮， 楊尚諭. 一種930 MPa級超高強度鈦合金鉆桿用管材及 其制造方法[P]. 中國： CN 111593230B， 2021.）
[39] Tang F. The first deep well test of titanium alloy drill pipe was successful ［N]. China Science Daily， 2020.
（唐 鳳. 鈦合金鉆桿首次深井試驗成功[N]. 中國科 學報， 2020.）
[40] Wang X L. Bohai equipment nengke drill pipe Co.， LTD. 's new friction welding type full titanium alloy drill pipe has passed the industrial test ［J]. Steel Pipe， 2021， 50（5）： 12.
（王顯林. 渤海裝備能克鉆桿有限公司的摩擦焊式全鈦合 金新型鉆桿通過工業化試驗[J]. 鋼管， 2021， 50（5）： 12.）
[41] Li S， Deng T S， Zhang Y H， Liang Y Q， Li R X. Review on the creep resistance of high-temperature titanium alloy ［J]. Transactions of the Indian Institute of Metals， 2021， 74（2）： 215.
[42] Anushree Kirthika A M， Nageswara Rao M， Manivasagam G. Duplex aging of metastable beta titanium alloys： a review ［J]. Transactions of the Indian Institute of Metals， 2022， 75（12）： 2985.
[43] Motyka M. Martensite formation and decomposition during traditional and AM processing of two-phase titanium alloys-an overview ［J]. Metals， 2021， 11（3）： 481.[44] Yumak N， Aslantas K. A review on heat treatment efficiency in metastable β titanium alloys： the roleof treatment process and parameters ［J]. Journal of Materials Research and Technology， 2020， 9（6）： 15360.
[45] Zhu H L， Wei T， Carr D， Harrison R， Edwards L. Microstructural design for thermal creep and radiation damage resistance of titanium aluminide alloys for high-temperature nuclear structural applications ［J]. Current Opinion in Solid State and Materials Science， 2014， 18（5）： 269.
[46] Li R Z， Feng C， Liu Y G， Liu L， Song Y C. Effect of solution treatment on microstructure and properties of TA15X titanium alloy drill pipe materials ［J]. Journal of Materials and Metallurgy， 2020， 19（1）： 45.
（李睿哲， 馮 春， 劉永剛， 劉 樂， 宋雅聰. 固溶處理 對TA15X鈦合金鉆桿材料組織與性能的影響[J]. 材 料與冶金學報， 2020， 19（1）： 45.）
[47] Feng C， Song W W， Zhang K， Liu H T， Zhao M F. Effect of solution aging on microstructure evolution and mechanical properties of Ti-5Al-3V-1Mo-1Zr titanium drill pipe ［J]. Transactions of Nonferrous Metal Society of China， 2023， 33（6）： 1795.
（馮 春， 宋文文， 張 凱， 劉洪濤， 趙密鋒. 固溶時效 對Ti-5Al-3V-1Mo-1Zr鈦合金鉆桿組織演變及力學性能 的影響[J]. 中國有色金屬學報， 2023， 33（6）： 1795.）
[48] Feng C， Li R Z， Liu L， Song W W. Aging treatment effect on microstructure and mechanical properties of Ti-5Al-3V-1.5Mo-2Zr titanium alloy drill pipe ［J]. Journal of Materials Engineering and Performance， 2020， 29（11）： 7011.
[49] Liu L. Effect of Heat Treatment on Microstructure and Properties of Ti-Al-V-Mo-Zr Titanium Alloy Drill Pipe ［D]. Xi'an： Xi'an Shiyou University， 2021. 1. （劉 樂. 熱處理對Ti-Al-V-Mo-Zr鈦合金鉆桿組織與 性能的影響 ［D]. 西安： 西安石油大學， 2021. 1.） [50] Mou Y S， Lian Z H， Li W， Zhong X K， Li J Y. The effect of friction welding on the mechanical properties and corrosion fatigue resistance of titanium alloy drill pipe ［J]. Fatigue & Fracture of Engineering Materials & Structures， 2021， 45（2）： 466.
[51] Ferg T， Craig B D， Aldrich C. The degradation of titanium drill pipe from corrosion and wear in a drilling environment ［J]. SPE Drilling & Completion， 1993， 8（2）： 105.
[52] Liu Q， Xie J F， Zhao M F， Li N， Hu F T. Investigation of fracture causes of the titanium alloy drill pipe in ultra-short radius horizontal well drilling ［J]. Engineering Failure Analysis， 2022， 140： 106516.
[53] Liu G， Liu J， Yang F， Xiang Q. Research progress of chemical heat treatment of titanium alloys ［J]. Heat Treatment of Metals， 2022， 47（8）： 249.
（劉 港， 劉 靜， 楊 峰， 向 慶. 鈦合金化學熱處 理研究進展[J]. 金屬熱處理， 2022， 47（8）： 249.）
[54] Duan B B， Wang Z G， Cai J， Li W， Si C R. Research progress on surface nanocrystallization strengthening of titanium alloys ［J]. Surface Technology， 2021， 50（12）： 202.
（段冰冰， 王治國， 蔡 晉， 李 威， 司朝潤. 鈦合金表面 納米化強化研究進展[J]. 表面技術， 2021， 50（12）： 202.）
[55] Nan R， Li S L. Reasearch advances in fretting wear of titanium alloys［J].Titanium Industry Progress， 2022， 39（5）： 33.
（南 榕， 李思蘭. 鈦合金微動磨損的研究進展[J]. 鈦 工業進展， 2022， 39（5）： 33.）
[56] Lin J H， Wen Y H， Fan W B， Zhang T， Liu C Y， Xue Y L. Research progress of laser modification technology for titanium alloy surface ［J]. Heat Treatment of Metals， 2022， 47（3）： 215.
（林基輝， 溫亞輝， 范文博， 張 騰， 劉晨雨， 薛元琳. 鈦合金表面激光改性技術研究進展[J]. 金屬熱處理， 2022， 47（3）： 215.）
[57] Xu S H， Shen K J， Zhang H B， Cao H Z， Zheng G Q. Research progress in self-surface nanocrystallization of titanium and titanium alloys ［J]. Transactions of Nonferrous Metal Society of China， 2021， 31（11）： 3141. （徐圣航， 沈凱杰， 張惠斌， 曹華珍， 鄭國渠. 鈦及鈦合金 表面自納米化行為研究進展[J]. 中國有色金屬學報， 2021， 31（11）： 3141.）
[58] Wang Y M， Wei J R， Zhang C H， Zheng M. Effect of high energy shot peening on wear resistance of carburized layer of Ti-6Al-4V alloy ［J]. Chinese Journal of Rare Metals， 2020， 44（5）： 449. （王耀勉， 衛娟茹， 張聰惠， 鄭 敏.高能噴丸對 Ti-6Al-4V鈦合金滲碳層耐磨性的影響[J]. 稀有金屬， 2020， 44（5）： 449.）
[59] Liu W Y， Blawert C， Zheludkevich M L， Lin Y H， Talha M， Shi Y S， Chen L. Effects of graphene nanosheets on the ceramic coatings formed on Ti6Al4V alloy drill pipe by plasma electrolytic oxidation ［J]. Journal of Alloys and Compounds， 2019， 789： 996.
[60] Chen X W， Liao D D， Jiang X， Zhang D F， Shi T H. Effect of tungsten doping on the performance of MAO coatings on a Ti6Al4V drill pipe ［J]. Surface Innovations， 2020， 8（5）： 279.
［61] Chen X W， Li R P， Zhang D F， Tang Y， Chen W X. Effect of oxidation time on structure and properties of micro-arc oxidation film on titanium alloy drill pipe ［J]. Materials Reports， 2017， 31（s1）： 489.
（陳孝文， 李仁仆， 張德芬， 唐 瑜， 陳文賢. 氧化時間 對鈦合金鉆桿微弧氧化膜層結構和性能的影響[J].材料導報， 2017， 31（s1）： 489.）
[62] Qiu J W， Xu H M， Liu H P， Yan J H， Pan D. Surface combines strengthening and wear properties of titanium alloy drill pipe for mining ［J]. Lubrication Engineering， 2022， 47（11）： 124.
（邱敬文， 許惠明， 劉渙平， 顏建輝， 潘 迪. 礦用鈦合金 鉆桿表面復合強化與摩擦性能研究[J]. 潤滑與密封， 2022， 47（11）： 124.）
[63] She D S， Wen Y， Fu Z Q， Wang C B， Yang X K. Effects of nitriding temperature on microstructures and vacuum tribological properties of plasma-nitrided titanium ［J]. Surface and Coatings Technology， 2015， 264： 32.
[64] Cao J J， Zhao W W， Wang X Y， Zhao Y F， Ma P H. The microstructure and tribological behavior of ultrasonic electroless Ni-P plating on TC4 titanium alloy with heat-treatment ［J]. Ferroelectrics， 2022， 589（1）： 1.
[65] Lv X H， Liu L L， Li J， Yu H B， Xie J F. Corrosion behavior of titanium alloy in high pH value completion fluid ［J]. Rare Metal Materials and Engineering， 2020， 49（7）： 2326.
（呂祥鴻， 劉樂樂， 李 健， 于浩波， 謝俊鋒. 高pH值 完井液中鈦合金管材的腐蝕行為研究[J]. 稀有金屬 材料與工程， 2020， 49（7）： 2326.）
[66] He S L， Luo H， Dong C， Yuan Q Y， Wang T. Study on corrosive behavior of titanium alloy in high temperature hydrochloric acid ［J]. Welded Pipe and Tube， 2021， 44（9）： 1. （何石磊， 駱 鴻， 董 超， 苑清英， 王 濤. 鈦合 金在高溫鹽酸中腐蝕行為研究[J]. 焊管， 2021， 44（9）： 1.）
[67] Xie H， Wu X W， Liu B， Liu Y， Shi Z Y. Research progress in the galvanic corrosion behavior of titanium alloy/other metals in marine environment ［J]. Materials Protection， 2022， 55（4）： 155.
（解 輝， 武興偉， 劉 斌， 劉 巖， 石澤耀. 鈦合金/其 他金屬在海洋環境中的電偶腐蝕行為的研究進展[J].材料保護， 2022， 55（4）： 155.）
[68] Peng X B， Yu H， Lian Z H， Dong B J， Zhong W J. Material optimization of drill pipe in complex wellbore environments by comparing fatigue life and cost ［J]. Energy Reports， 2021， 7： 5420.
[69] Liu Q， Tong K， Zhu G C， Tan Y， Zhang J T. Investigation of fracture causes of the titanium alloy drill pipe in ultrashort radius horizontal well drilling ［J]. Engineering Failure Analysis， 2022， 140： 106516.

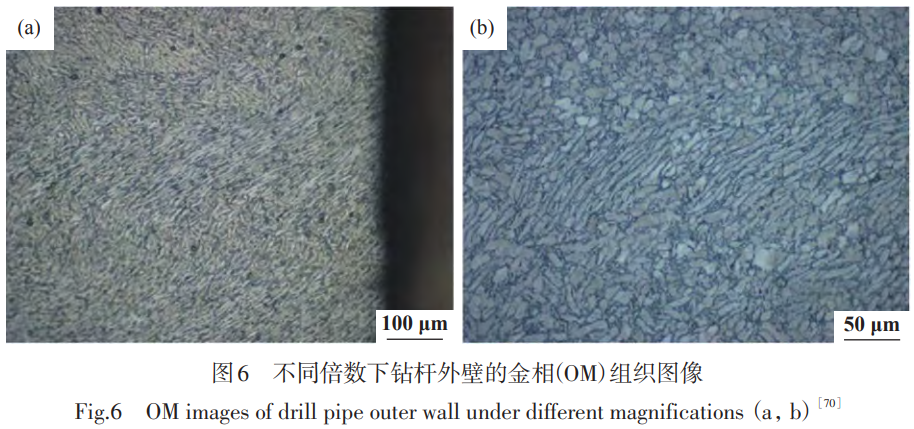

[70] Gong D M， Wei X C， Yu S J， Yuan P B. Thread fracture analysis of titanium alloy drill pipe in coal mine ［J]. Hot Working Technology， 2018， 47（8）： 256.
（龔丹梅， 韋習成， 余世杰， 袁鵬斌. 煤礦鈦合金鉆桿 螺紋斷裂分析[J]. 熱加工工藝， 2018， 47（8）： 256.）
tag標簽:鈦合金鉆桿
