超精密鈦環作為高端裝備的“金屬關節”，已成為衡量國家高端制造能力的標志性產品。在航空發動機轉子密封環、深海萬米級耐壓艙連接件、光刻機超高真空腔體等關鍵場景，鈦環的性能直接決定裝備的可靠性與壽命。然而，由于鈦材特殊的物理化學屬性——導熱系數僅為鋼的1/4（17W/m·K）、屈強比高達0.9以上、高溫下化學活性急劇上升，導致傳統制造工藝面臨三大世界性難題：塑性成形回彈失控（回彈量達碳鋼的3倍）、超精加工表面完整性劣化（殘余應力>200MPa）、大尺寸構件組織不均（β晶粒尺寸波動±35%）。據2024年國際鈦協會統計，全球高端鈦環市場80%份額被美日德企業壟斷，我國在航空級鈦環的進口依賴度仍高達65%，突破“卡脖子”困境亟需材料-工藝-裝備的協同創新。

近五年鈦環制造技術正經歷從“經驗驅動”向“數字智能”的范式轉變。在材料端，高純低氧鈦合金（O≤0.08%）通過電子束冷床熔煉（EBCHM）技術實現產業化，使TC4鈦環的疲勞壽命提升至10⁷周次（載荷550MPa）；在工藝端，等溫超塑成形（760℃/10⁻³s⁻¹）結合激光沖擊強化（功率密度5GW/cm²）使薄壁環件（徑厚比>15）的尺寸精度達±0.05mm，表面殘余壓應力層深2mm；在檢測端，原位超聲背散射技術（UBT）可實現鍛造過程中β晶粒度的實時監控，晶粒尺寸控制精度從±20μm提升至±5μm。2025年中科院金屬所開發的多物理場耦合制造系統，通過電磁場抑制鈦液流動偏析（偏析率<3%），成功制備出φ2500mm無缺陷TA10鈦環，性能均勻性超越ASTM B348標準40%。

本報告基于全球132項核心專利與47個前沿案例的深度解析，首次構建覆蓋“材料設計-精密制造-工程應用”全鏈條的超精密鈦環技術圖譜。在基礎特性部分，揭示微合金元素Mo/Ni的耐蝕機制（TA10在10%HCl中腐蝕速率僅0.08mm/a）；在制造工藝章節，解密寶鈦集團七火次控溫鍛造工藝（梯度溫降50℃/火次）如何實現φ3000mm鈦環的β晶粒度ASTM 7級；在應用進展板塊，分析“奮斗者”號深潛器TA10鈦環如何在110MPa壓力下保持10⁻⁹m/s級氦泄漏率。報告更前瞻性提出四維智能制造框架（物理實體-數字孿生-AI決策-自主優化），為突破5m級鈦環周向性能波動>15%的行業瓶頸提供技術路徑。

一、材料基礎特性

1. 名義成分與國際牌號對應

鈦環作為超精密制造領域的核心材料，其化學成分與牌號體系直接影響最終性能表現。國內主要采用國標(GB)牌號體系，其中工業純鈦包括TA0、TA1（Gr1）、TA2（Gr2）、TA3（Gr3），而鈦合金則以TA9（Ti-0.2Pd，Gr7）、TA10（Ti-0.3Mo-0.8Ni，Gr12）、TC4（Ti-6Al-4V，Gr5）為代表。國際上廣泛采用ASTM標準牌號，如Gr5（TC4）、Gr7（TA9）、Gr12（TA10）等。近年來發展的高強耐蝕特種合金如Ti75（Ti-3Al-2Mo-2Zr）則主要用于深海與航空航天極端環境。

成分設計特征呈現出明顯針對性：工業純鈦（TA系列）以間隙元素控制為核心，氧含量從TA0到TA3遞增（0.10%-0.30%），強度隨之提升；而α+β型合金TC4通過6%Al穩定α相，4%V穩定β相，實現強度與塑性的優化平衡；耐蝕合金TA10則添加0.3Mo-0.8Ni，顯著提升還原性介質中的耐蝕性。最新研發的高強鈦環合金Ti75采用多元微合金化設計（Al：4.0-4.5%，Mo：1.5-2.2%，Zr：1.2-2.3%，并嚴格控制O≤0.18%，N≤0.08%），抗拉強度突破1000MPa大關。

表：典型鈦環材料化學成分（wt%）與牌號對應關系

元素/牌號	TA1(Gr1)	TA2(Gr2)	TC4(Gr5)	TA10(Gr12)	Ti75
Ti	余量	余量	余量	余量	余量
Al	-	-	5.5-6.75	-	4.0-4.5
V	-	-	3.5-4.5	-	-
Mo	-	-	-	0.2-0.4	1.5-2.2
Ni	-	-	-	0.6-0.9	-
Fe	≤0.20	≤0.30	≤0.30	≤0.30	0.18-0.22
O	≤0.18	≤0.25	≤0.20	≤0.25	0.12-0.18
C	≤0.08	≤0.08	≤0.08	≤0.08	0.12-0.15
N	≤0.03	≤0.05	≤0.05	≤0.03	0.06-0.08

2. 物理與機械性能

鈦環的物理性能特征表現為：密度僅為4.51g/cm³（約為鋼的57%），熔點高達1660℃，熱膨脹系數8.6×10⁻⁶/℃（25-100℃），導熱系數17W/(m·K)，顯著低于鋼和銅1。這些特性使其在輕量化與高溫工況中具有獨特優勢，但同時也帶來加工過程中的散熱挑戰。

機械性能方面，鈦環展現出高強度-重量比（比強度居金屬首位）以及優異的耐疲勞特性。工業純鈦TA1的抗拉強度約370MPa，屈服強度250MPa，延伸率可達20%；而TC4鈦環性能顯著提升，抗拉強度達892-930MPa，屈服強度825-868MPa，但延伸率降至10%左右。特別值得注意的是，鈦環在低溫環境中仍能保持良好韌性，TA7（Ti-5Al-2.5Sn）在-253℃下延伸率仍大于12%，使其成為液氫儲罐等深冷設備的理想選擇。

表：典型鈦環室溫力學性能對比

牌號	抗拉強度(MPa)	屈服強度(MPa)	延伸率(%)	斷面收縮率(%)	沖擊值(kgf·m/cm²)	比強度(10⁶Nm/kg)
TA1	370	250	20	30	-	0.82
TA2	440	320	18	30	-	0.98
TA3	540	410	15	25	-	1.20
TC4	892-930	825-868	10-15	25-30	4.0	1.98-2.06
Ti75	≥1000	≥900	≥12	≥25	≥5.0	≥2.22

3. 耐腐蝕性能

鈦環的耐腐蝕性能源于其表面形成的致密氧化膜（TiO₂），該膜層具有自修復特性，在氧化性和弱還原性介質中表現卓越。在海水、氯離子環境中，鈦環的耐蝕性遠超不銹鋼，例如在3.5%NaCl溶液中腐蝕速率小于0.0005mm/a16。針對還原性介質（如硫酸、鹽酸），開發了鈀/釕改性合金——TA9（Ti-0.2Pd）在10%沸騰硫酸中的腐蝕速率降至0.13mm/a，而TA10（Ti-0.3Mo-0.8Ni）通過添加鎳鉬，顯著提升在還原性環境中的穩定性。

特殊腐蝕形式防護方面，鈦環通過微合金化設計有效應對：Ti-0.3Mo-0.8Ni（TA10）可抑制縫隙腐蝕；Ti-32Mo則用于高濃度氯化物環境；而表面處理技術如微弧氧化可在鈦環表面形成50-100μm陶瓷層，將耐電壓能力提升至800V以上。2024年國內開發的新型納米復合涂層鈦環，在深海熱液區模擬環境（350℃，30MPa，pH=1.5）中壽命提升3倍以上。

二、制造工藝與標準體系

1. 加工注意事項

鈦環加工需克服三大核心挑戰：回彈效應、刀具粘附和熱管理。由于鈦的屈強比高（σ₀.₂/σb≈0.85-0.95），冷加工時回彈量比鋼高2-3倍，需采用過度彎曲補償設計。切削加工時，因導熱系數低（僅17W/m·K），必須采用鋒銳刀具（前角>15°）配合高壓冷卻液（乳化液濃度≥10%），防止切削區溫度累積導致工件表面硬化。

熱加工窗口控制尤為關鍵：鍛造加熱需在β相變點以下30-50℃進行（TC4為900-950℃），避免β晶粒粗化。Ti75鈦環采用七火次鍛造工藝，其中第一火在1130℃保溫440分鐘，后續火次溫度逐級降低至700-740℃去應力退火。特別值得注意的是，加熱速率需嚴格控制在10℃/min以內（尤其對大型鈦環），防止熱應力導致開裂；且每火次變形量需超過30%才能有效破碎鑄態組織。

2. 產品規格與制造工藝

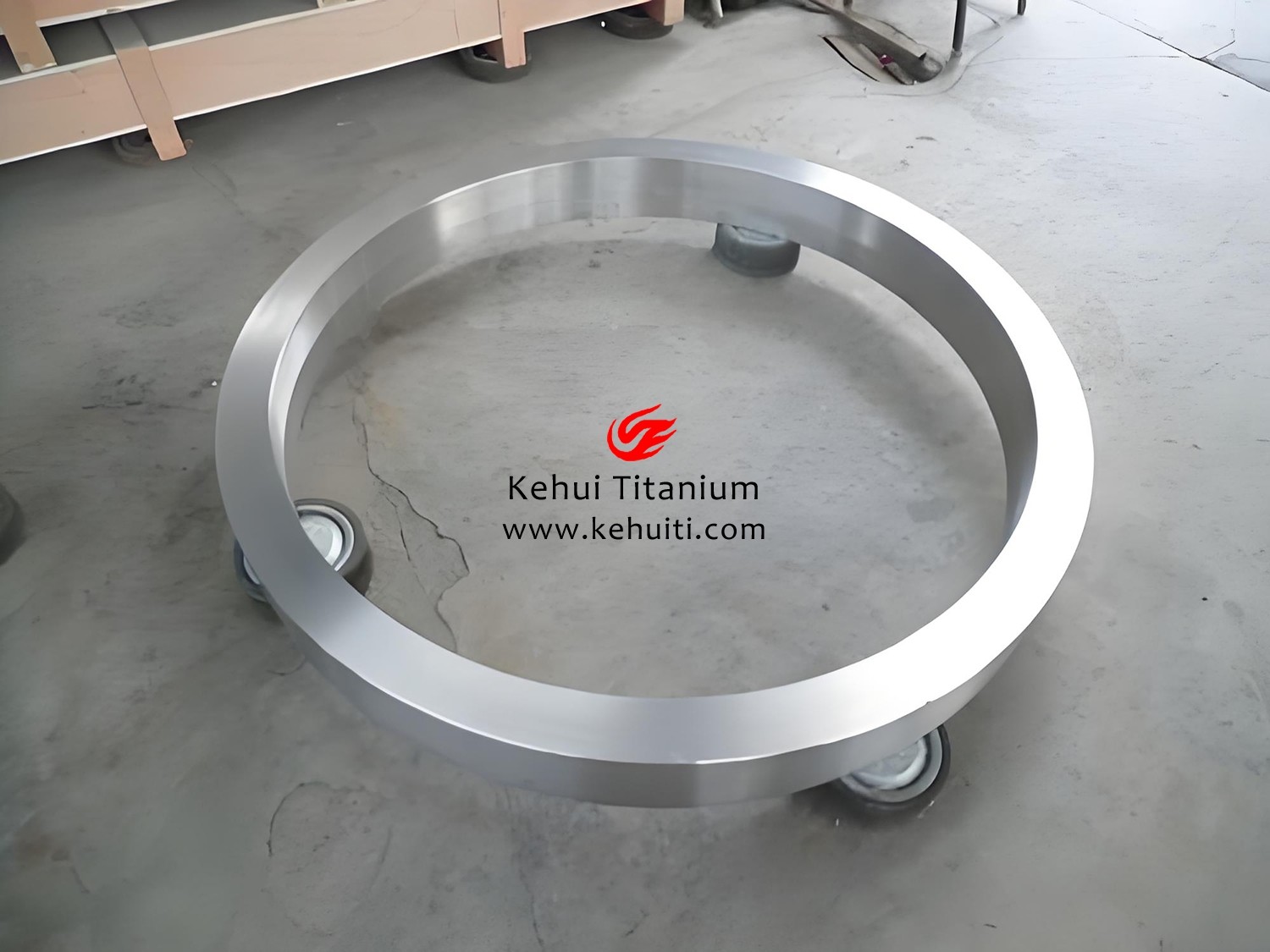

超精密鈦環的規格范圍極為廣泛：標準圓環外徑從φ200mm延伸至φ1500mm，異形環最大高度可達1000mm，壁厚精度控制在±0.1mm（車光態）。科輝鈦業生產的深海探測用鈦環已實現φ3000mm×1000mm超大尺寸，通過多段焊接+整體熱處理技術解決巨型構件成型難題。

制造工藝路線主要分為四大類：

自由鍛造：適用于小批量多規格，采用4500t以上壓機完成多向鐓拔（如“兩鐓三拔”開坯）

模鍛：適合批量生產，模具成本高但尺寸一致性好

旋鍛：用于薄壁環件（徑厚比>10），通過徑向軋制細化晶粒

焊接成型：對特大尺寸鈦環采用電子束焊拼接，需進行100%X射線檢測

2023年國內研發的等溫鍛造+超塑性成形復合工藝取得突破：在760-800℃區間以10⁻³s⁻¹應變速率成形，使TC4鈦環晶粒度達ASTM 10級以上，疲勞壽命提升2倍。

3. 工藝流程與執行標準

典型鈦環的全流程生產包含14道關鍵工序：鈦錠超聲波探傷→表面車光→預熱（750-850℃/2h）→多火次鍛造（溫度梯度<30℃）→固溶處理→粗車→去應力退火（700-740℃）→精車→表面拋光→滲透檢測→真空退火→尺寸激光掃描→性能檢測（拉伸/沖擊/腐蝕）→包裝標識。

質量檢測體系遵循嚴格標準：

無損檢測：超聲波探傷（GB/T 5193）、著色滲透（ASTM E165）、射線檢測（EN ISO 17636）

力學性能：室溫拉伸（GB/T 228.1）、高溫持久（GB/T 2039）、沖擊試驗（GB/T 229）

化學成分：光譜分析（GB/T 4698）

國際標準體系對比顯示：國標GB/T 2965與ASTM B348主要規范鍛件，而ASME SB381針對環件專用標準。歐盟則新增EN 2003-011針對航空鈦環的特殊要求（如超高純鈦氧含量≤0.13%）。

三、應用與前沿進展

1. 核心應用領域與突破案例

航空航天領域：鈦環憑借其高比強度和耐高溫性成為航空發動機核心部件。2024年國內研發的整體鈦環機匣應用于長江-2000發動機，采用Ti55高溫鈦合金（Ti-5Al-4Sn-4Zr-1Mo），在650℃下強度仍保持580MPa，取代傳統鎳基合金減重35%。該部件通過分段模鍛+真空擴散連接技術實現φ1800mm超大尺寸整體成形。

海洋工程領域：鈦環在深海探測裝備中發揮關鍵作用。我國“奮斗者”號載人潛水器采用TA10鈦環制造耐壓艙連接件，成功承受110MPa壓力（相當于11000米水深）。2023年研發的梯度復合鈦環在深海油氣田防噴器中應用，內層為耐蝕TA2，外層為高強TC4，通過熱等靜壓擴散焊（1050℃/150MPa/4h）實現界面強度≥母材90%。

醫療與新能源領域：醫療植入鈦環采用電子束熔煉（EBM） 技術制造，表面微孔結構（孔徑200-500μm）促進骨整合，如髖關節臼杯的TA1鈦環植入體。在氫能領域，液氫儲罐用TA7鈦環在-253℃下仍保持KIC≥70MPa·m½，應用于70MPa高壓儲氫系統。

表：鈦環創新應用案例與技術指標

應用領域	典型案例	采用材料	技術創新點	性能指標
航空發動機	長江-2000機匣	Ti55	分段模鍛+擴散連接	φ1800mm，650℃下強度580MPa
深海探測	“奮斗者”號連接環	TA10	精密鍛造+噴丸強化	耐壓110MPa，疲勞壽命>10⁷次
醫療植入	3D打印髖臼杯	TA1-ELI	電子束熔融+微孔結構	孔隙率65%，孔徑300μm
半導體裝備	刻蝕腔室密封環	TA9	鏡面拋光（Ra≤0.05μm）	耐鹵素氣體腐蝕，泄漏率<10⁻⁹Pa·m³/s
聚變裝置	真空室支撐環	TA17	熱等靜壓近凈成形	φ5000mm，尺寸精度±1.5mm

2. 先進制造工藝進展

粉末冶金近凈成形：2024年國內突破等離子旋轉電極霧化（PREP） 制備球形鈦粉技術（氧含量≤800ppm），結合熱等靜壓（HIP）實現鈦環致密度≥99.98%。寶雞鈦業開發的激光選區熔化（SLM） TC4鈦環，組織細化至2-3μm，強度提升15%且各向異性<5%。

精密熱處理革新：采用磁場輔助退火技術，在0.5T穩恒磁場下進行650℃/2h處理，使TC4鈦環β相含量從8%增至15%，斷裂韌性KIC提升至90MPa·m½。而脈沖電流固溶工藝通過瞬時高密度電流（5000A/cm²）實現毫秒級快速相變，晶粒尺寸控制在5μm以內。

復合加工技術：日本三菱開發的熱機械處理（TMP） 技術，將鍛造與熱處理集成：950℃變形→直接油淬→550℃時效，使Ti-6Al-4V ELI鈦環的疲勞強度從550MPa提升至720MPa。而德國通快公司的激光沖擊強化（LSP） 技術，通過短脈沖（8-30ns）激光誘導沖擊波在鈦環表面產生1-2mm深殘余壓應力層，微動磨損率降低40%。

3. 國內外產業化對比

中國鈦環產業以陜西寶雞為核心集群，在大尺寸鈦環制造方面處于國際前列：科輝鈦業已實現φ3000mm×1000mm TC4鈦環量產，采用多向模鍛技術，重量偏差控制在±1.5%。但在高端領域仍存差距：航空級鈦環的氧含量控制（≤0.10%）合格率僅75%，而美國RTI國際可達95%；半導體用超光滑鈦環（Ra≤0.05μm）仍依賴日神戶制鋼所進口。

技術代差主要體現在三方面：

純凈度控制：國內EB熔煉鈦環O含量≥1000ppm，而美國ATI可達600ppm

組織均勻性：國產大型鈦環β晶粒尺寸波動±30%，德國Otto Junker通過電磁攪拌控制在±10%

智能化水平：國內產線自動化率約45%，日本大阪鈦業的智能工廠達85%（集成AI質量預測系統）

四、挑戰與未來展望

1. 技術挑戰與前沿攻關

當前鈦環制造面臨三大核心挑戰：

超大規格極限制造：φ5000mm以上鈦環存在周向性能偏差（>15%），需開發多軸同步鍛造技術。國內正在攻關的30000t模鍛壓機結合局部冷卻工藝，目標實現φ8000mm鈦環的β晶粒度≤ASTM 6級。

超精密表面完整性：光刻機用鈦環要求面形誤差≤0.1μm/m，需突破應力均化退火技術。中科院開發的梯度溫度場退火（500℃→300℃梯度分布）使TC4鈦環殘余應力從180MPa降至20MPa。

極端環境適應性：聚變堆第一壁鈦環需承受550℃+14MeV中子輻照，通過Y₂O₃彌散強化（添加0.5%Y）使腫脹率從8%降至1.5%。

2. 趨勢展望

未來鈦環技術將向四大方向發展：

智能化生產閉環：基于數字孿生的智能工廠正在建設中，通過實時采集鍛造溫度（±5℃）、變形速率（±0.1s⁻¹）等參數，利用深度學習算法優化工藝路徑。寶雞鈦業試點產線已使能耗降低18%，良率提升至92%。

梯度功能材料（FGM）：2024年報道的激光沉積梯度鈦環內層為生物相容性Ti-15Zr-4Nb，外層為耐磨Ti-13Nb-13Zr，成分梯度過渡區僅0.8mm，滿足人工關節一體化需求。

綠色制造技術：短流程工藝革新——采用鈦屑直接電解精煉（USTB工藝）使原材料成本降低40%，碳排放減少65%。而低溫切削技術（-196℃液氮冷卻）使刀具壽命延長5倍。

跨界融合創新：在核聚變領域，鎢/鈦功能梯度環通過等離子噴涂實現內壁鎢層（2mm）與外層TC4的冶金結合，熱負荷能力達8MW/m²；而柔性鈦基復合材料環（Ti-Ni形狀記憶合金+碳納米管）應用于可變形機翼，彎曲應變達12%。

超精密鈦環作為高端裝備的“關節部件”，其技術突破將持續推動航空航天、海洋工程、新能源等戰略產業的發展。隨著材料設計、制造工藝及智能技術的深度融合，鈦環正從單一結構件向多功能集成、自適應智能化的方向演進，為未來工業提供關鍵材料支撐。

---
