一、定義與基本形態

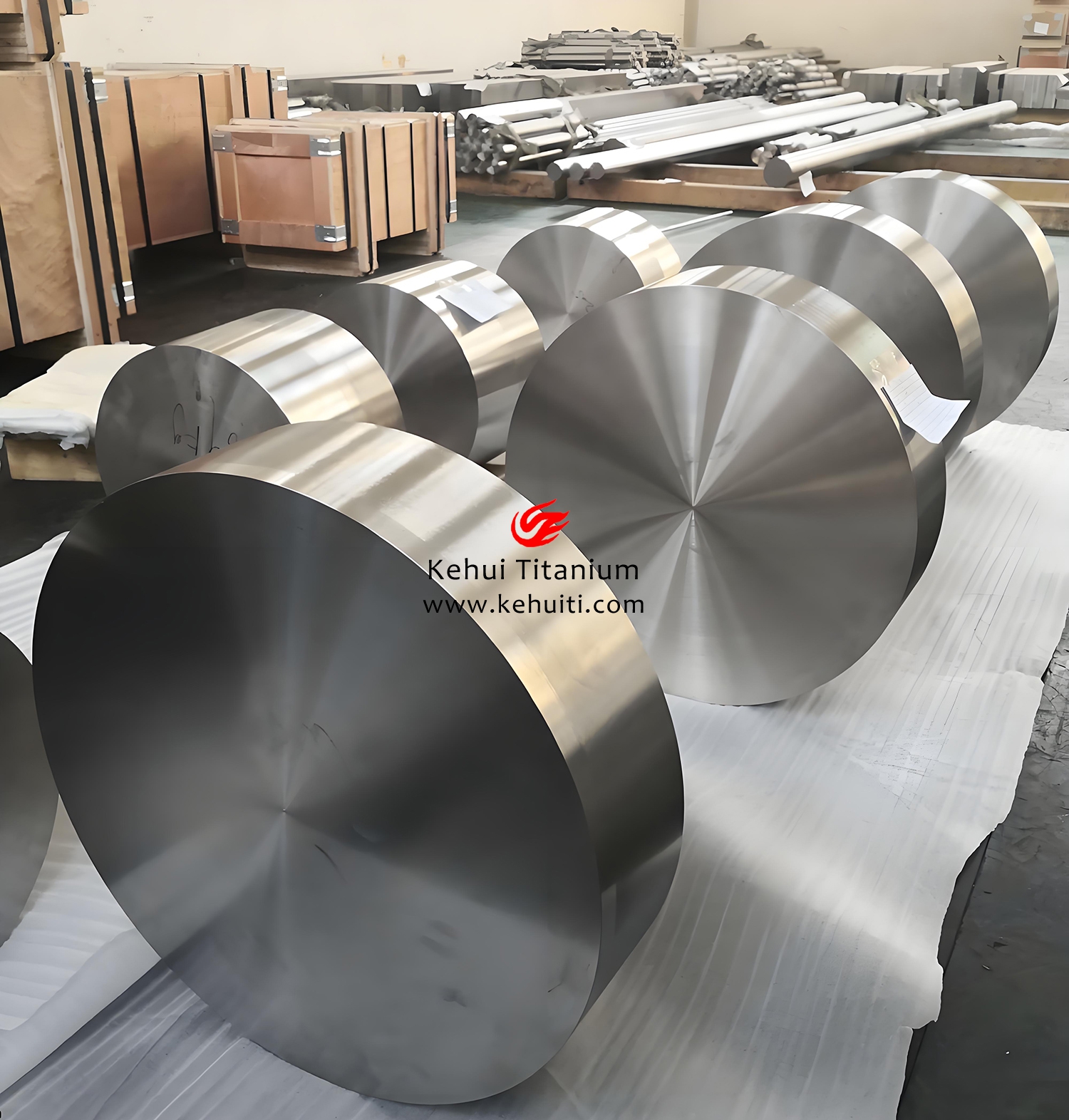

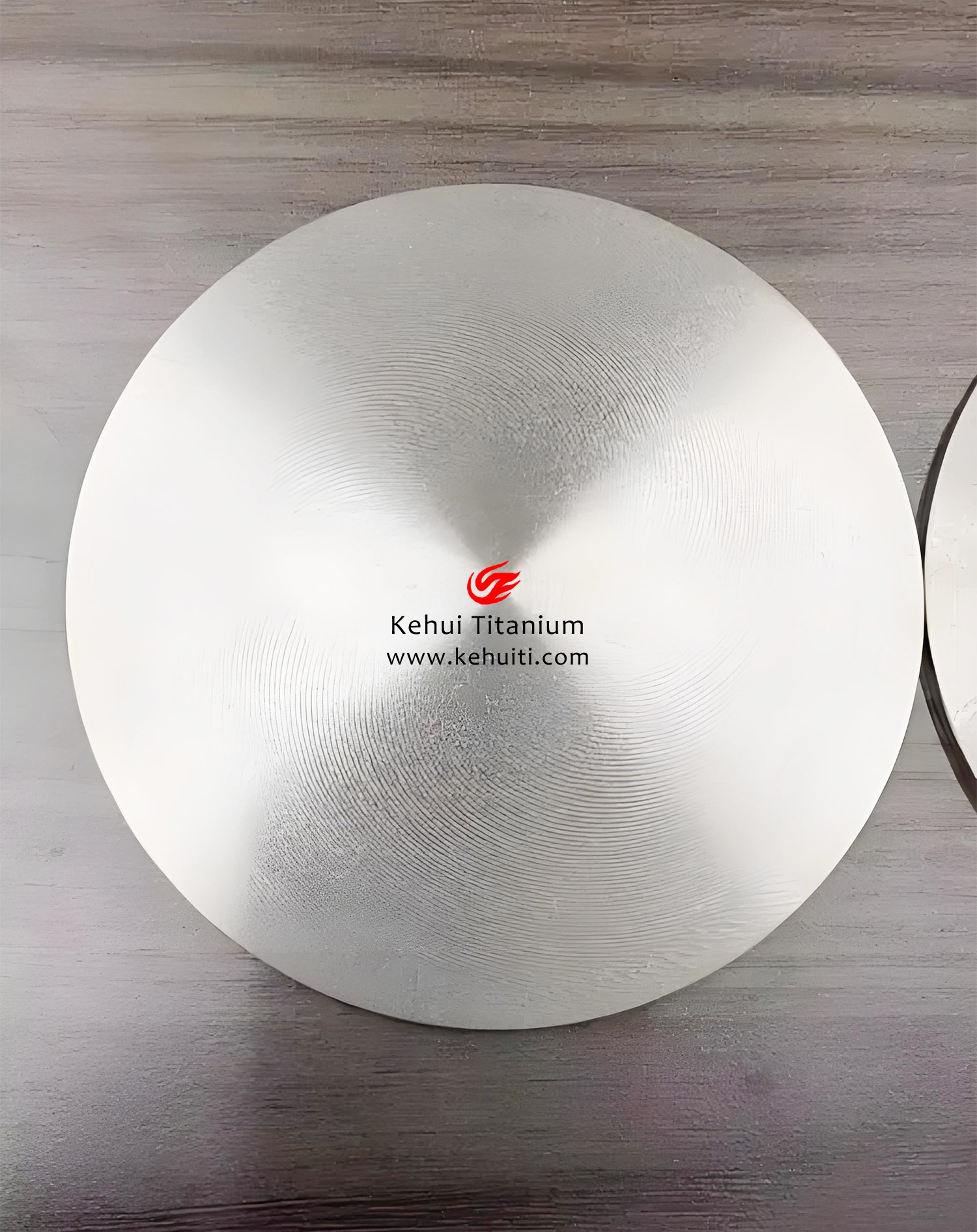

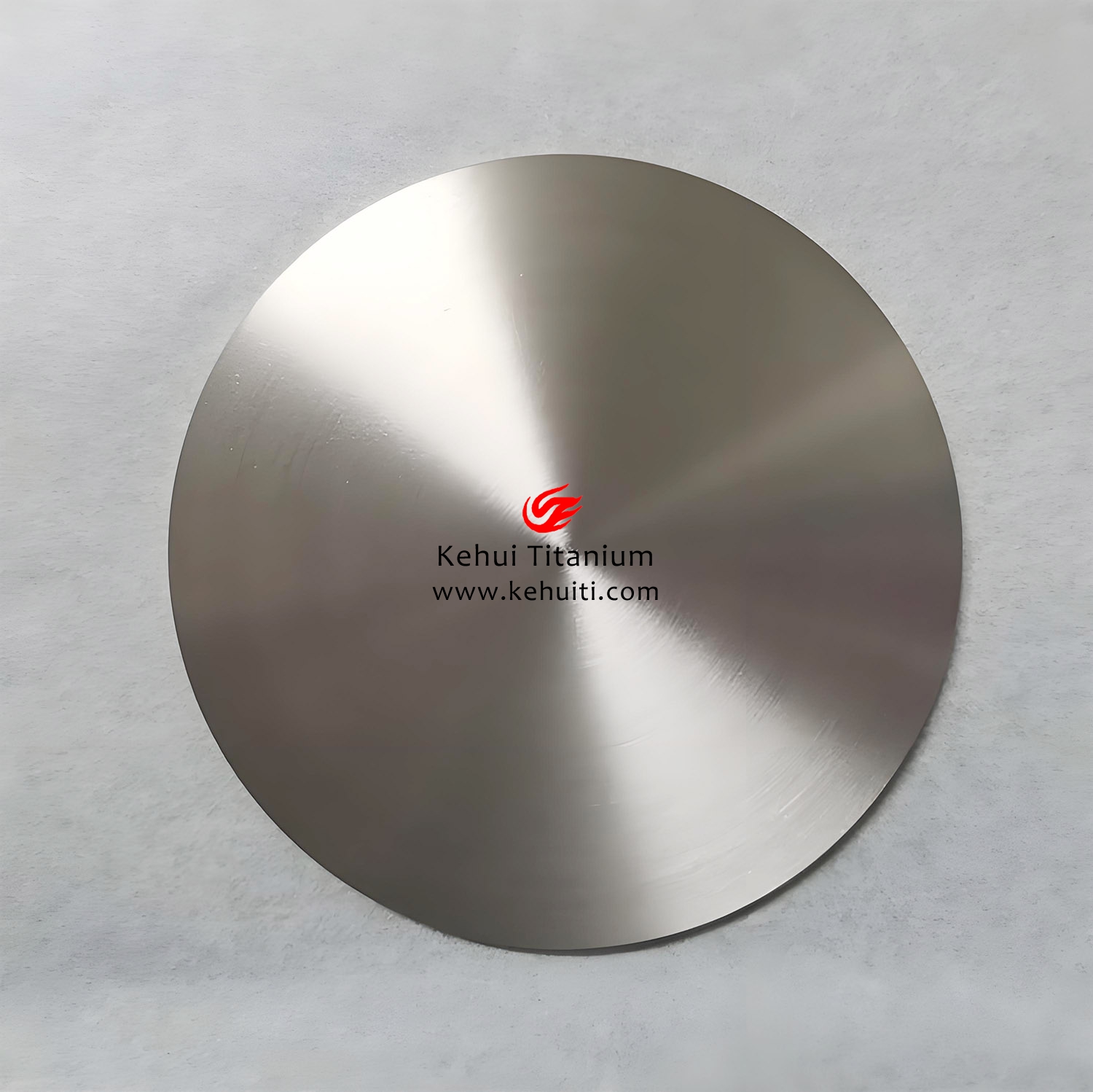

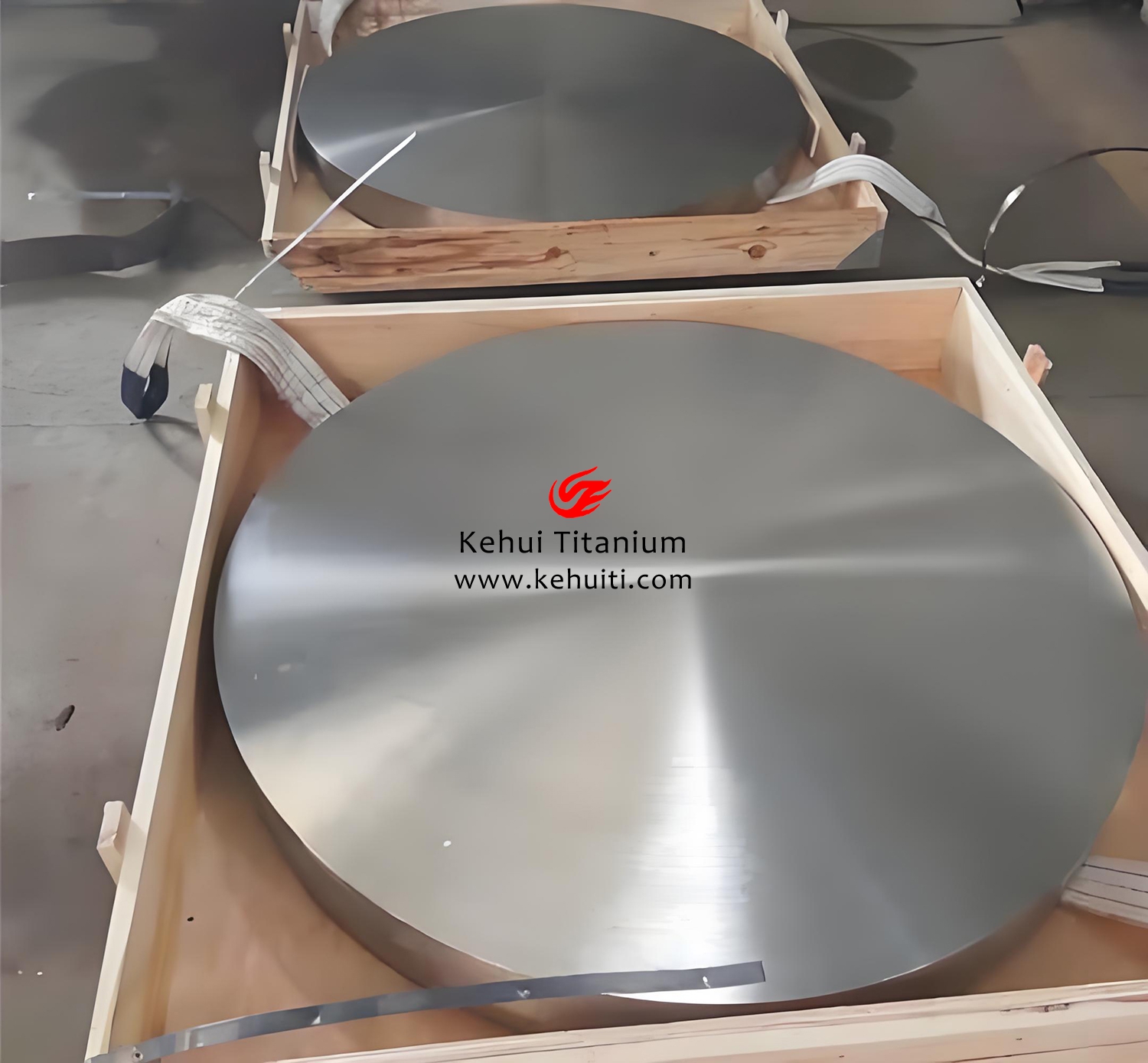

在高端裝備制造領域，鈦合金餅特指通過鍛造（熱鍛或熱軋）工藝制成的扁圓形鈦及鈦合金坯料或預成型件。它是連接上游鈦原材料（如鑄錠、棒材）與下游關鍵結構件（如盤、軸、殼體等）的中間半成品形態。其主要幾何特征為外徑遠大于厚度（截面高度），常見的標準規格直徑范圍為150毫米至600毫米，厚度為35毫米至150毫米。

鈦合金餅的核心價值在于，它通過大塑性變形打破了原始鑄錠的粗大結晶組織，消除了內部缺陷，使其組織致密化、均勻化，并為后續的精密鍛造或機加工提供了性能卓越、形狀規整的優質坯料，是制造高可靠性、高性能裝備部件不可或缺的基礎材料。

二、材質與化學成分

高端裝備制造領域選用的鈦合金餅材質取決于具體的服役工況和性能要求，主要分為高強韌性的α+β型合金和特定功能合金。下圖為基于國標的常用牌號及性能導向：

典型牌號解析：

TC4 (Ti-6Al-4V)：作為最經典的α+β型鈦合金，在退火狀態下抗拉強度不低于895 MPa，屈服強度不低于825 MPa，同時保持約10%的延伸率和25%的斷面收縮率。其良好的強度、韌性、可焊性及耐蝕性綜合匹配，使其成為高速列車、航空結構件等領域的首選。

TC11 (Ti-6.5Al-3.5Mo-1.5Zr-0.3Si)：一種馬氏體型α+β熱強鈦合金，在500℃以下具有優異的熱強性和長期工作穩定性，常用于航空發動機壓氣機盤、葉片等高溫部件。

TA10 (Ti-0.3Mo-0.8Ni)：一種抗縫隙腐蝕性能優異的近α合金。添加的鉬和鎳顯著提升了其在還原性介質（如弱酸、鹽霧）中的耐蝕性，適用于在苛刻腐蝕環境中服役的裝備部件。

工業純鈦 (如TA2)：具有優異的成形性、焊接性和耐蝕性，強度適中。主要用于對腐蝕防護要求高、受力相對較小的輔助結構或內襯部件。

三、性能特點

高比強度與優異力學性能：鈦合金密度約為4.5 g/cm³，僅為鋼的57%，但其強度可達高強度合金鋼水平。以TC4為例，其比強度（強度/密度）遠高于鋼和鋁合金，是實現裝備輕量化的核心材料。

卓越的耐腐蝕性能：鈦是鈍化傾向極強的金屬，在空氣及多數含氧介質中能瞬時形成致密穩定的氧化膜（TiO₂）。這使其在海淡水、氯化物、氧化性酸、堿溶液及大氣中具有極佳的耐蝕性，遠勝于不銹鋼，且無點蝕傾向。TA10、TA9等合金進一步增強了抗縫隙腐蝕能力。

良好的高溫與低溫性能：部分鈦合金（如TC11）能在500-600℃下長期保持高強度，而工業純鈦及某些合金在超低溫下仍具有良好的韌性，適用于寬溫。

優異的疲勞性能與損傷容限：通過鍛造獲得的均勻細晶組織，能顯著提升材料的疲勞強度和裂紋擴展抗力，滿足高端裝備對長壽命和高可靠性的要求。

四、執行標準

鈦合金餅的生產與驗收主要遵循國家標準 GB/T 16598-200X 《鈦及鈦合金餅和環》 （其前身為GBn 194-83）。該標準對產品的牌號、化學成分、尺寸允許偏差、供應狀態、室溫及高溫力學性能、超聲波探傷、高低倍組織、表面質量等作出了全面規定。

供應狀態：主要為熱加工態（R）或退火態（M）。

無損檢測：標準要求對餅材進行超聲波探傷，驗收級別根據產品厚度分為A級或B級，以確保內部冶金質量。

標記示例：例如，直徑為400mm、厚度為100mm的退火態TC4鈦合金餅標記為：餅 TC4 M φ400×100 GB/T16598。

五、加工工藝與關鍵技術

鈦合金餅的制造是一個集成了冶金、熱力學和精密控制的復雜過程，其核心在于獲得均勻、細小的顯微組織。

主要加工工藝路線：

多火次自由鍛改鍛：這是制備高質量大規格餅坯的核心工藝。以TC11合金為例，為獲得均勻組織，需在相變點上下進行多達數十次的鐓粗、拔長循環變形，并嚴格控制每火次的加熱溫度和變形量（通常為30%-50%），以充分破碎鑄態組織、均勻化合金元素。

模鍛成形：對于形狀復雜的最終鍛件（如高速列車轉向架），需要以鈦合金餅為荒坯，在巨型液壓機上進行精密模鍛。這涉及復雜的數字建模、有限元模擬，以優化模具設計和金屬流動，確保充滿型腔且流線完整。

關鍵技術：

相變點精準控制與溫度管理：鈦合金對鍛造溫度極其敏感。在兩相區（α+β區）鍛造可獲得等軸細晶組織，保證綜合性能；在β區鍛造可獲得網籃組織，有利于高溫性能。必須精確控制每火次的加熱溫度（通常在相變點下10-60℃范圍）和終鍛溫度。

大變形量均勻變形技術：采用“換向三鐓三拔”等工藝，使坯料在三個方向上均承受大變形，這是消除各向異性、獲得心部與邊緣均勻組織的關鍵。

組織性能預測與質量控制：廣泛應用DEFORM-3D等軟件模擬鍛造過程的溫度場、應變場和流線分布，預測組織性能，提前規避折疊、穿流等缺陷。

六、典型加工流程

以研發高速動車組用TC4鈦合金轉向架模鍛件為例，其完整流程如下：

原材料復檢：對TC4鑄錠或大棒坯進行化學成分、超聲波探傷復驗。

下料與改鍛：將坯料在多向快鍛機上進行多火次自由鍛（通常包含β區開坯和兩相區精鍛），通過反復鐓拔改鍛成組織均勻、探傷達標的大規格棒坯（如φ400mm）。

制坯：將棒坯鍛造成符合模鍛件形狀預分配的荒坯。

模鍛：荒坯加熱后，在萬噸級液壓機上一次模鍛成形，得到轉向架鍛件毛坯。

后續處理：切邊、熱處理（固溶+時效）、噴砂、酸洗。

全面檢驗：對成品進行尺寸測量、力學性能測試（拉伸、沖擊）、高低倍金相組織分析和超聲波探傷。

七、在高端裝備制造中的具體應用領域

高速列車：

應用部件：轉向架構架、輪對軸、齒輪箱殼體、高級別懸掛部件。

突破案例：國內已成功研發400km/h高速動車組用TC4鈦合金轉向架模鍛件。該鍛件輪廓尺寸達1640×415×289mm，重量423.4kg。相比傳統鋼制轉向架，鈦合金方案可實現顯著的輕量化（減重約30%），直接提升列車的能效比、加速性能和曲線通過能力，并憑借優異的抗疲勞和耐腐蝕特性，大幅降低全生命周期維護成本。

精密機床：

應用部件：高速電主軸、高精度進給絲杠、輕量化橫梁、精密軸承座。

作用：鈦合金的高比剛度和低熱膨脹系數，有助于減少機床運動部件的慣性力和熱變形，對于提升機床的動態響應速度、加工精度和穩定性具有重要價值。

新能源裝備：

風電領域：大功率海上風電機組的輕量化主軸、齒輪箱高強度齒輪、耐海水腐蝕的機艙及塔筒連接件。

氫能領域：燃料電池雙極板、高壓氫氣儲罐閥體及管路件，利用其耐氫脆和耐腐蝕特性。

儲能與電網：飛輪儲能轉子（利用高比強度），以及沿海變電站的耐腐蝕結構件。

八、與其他高端領域用鈦合金部件的對比

對比維度	高端裝備制造 (重點：高速列車、機床)	航空航天	國防軍工	生物醫藥	石油化工	海洋工程	核工業
核心性能需求	高強韌、高疲勞、輕量化、成本可控	超高比強度、高溫持久、蠕變、斷裂韌性	極端環境適應性、抗沖擊、隱身、多功能一體化	生物相容性、無毒性、彈性模量匹配	卓越的全面耐蝕性（尤其是耐Cl⁻、耐酸）	全海域耐腐蝕、抗海生物附著、高可靠	耐輻照、耐腐蝕、高溫強度、低活化
典型材料形態	大型模鍛件、環軋件、厚壁餅坯	精密鍛件、環件、薄壁復雜結構件	特種鍛件、厚板、異形件	ELI（超低間隙）級棒絲材、粉末	板材、管材、復合板	板材、管材、鍛件、鑄件	特種合金板、管、棒
關鍵工藝	大型自由鍛+模鍛、組織均勻性控制	等溫/近等溫鍛造、超塑性成形、3D打印	特種成型、焊接、涂層、復合制造	精密加工、表面生物活化處理	焊接、襯里、爆炸復合	大面積焊接、陰極保護兼容設計	特種焊接、嚴苛無損檢測
成本敏感度	較高，追求性價比與大規模應用	較低，性能優先	低，性能與可靠性絕對優先	低，安全與效果優先	高，需全生命周期成本評估	高，長期免維護價值顯著	低，安全標準至高無上
技術趨勢	大尺寸構件穩定制造、低成本化技術	新型高溫/高強合金、整體輕量化結構	多功能智能化結構、極端條件材料	多孔植入體、可降解合金	更優性價比耐蝕合金開發	深遠海裝備用大規格鈦材	先進核反應堆用新型鈦合金

九、未來發展新領域與方向

向更廣闊的民用高端市場深度拓展：除軌道交通外，鈦合金將在人形機器人結構骨架、高端醫療器械運動部件、半導體制造設備腔體及臂架等領域發揮其輕質高強耐蝕的優勢，市場規模潛力巨大。

增材制造（3D打印）與近凈成形技術融合：針對傳統鍛造難以實現的極端復雜內流道、拓撲優化點陣結構，鈦合金粉末的激光/電子束選區熔化技術（SLM/EBM）將實現“設計即制造”，顯著提升材料利用率，縮短研發周期，是未來小批量、定制化高端裝備部件的革命性生產技術。

產業鏈協同與低成本化技術突破：推動從海綿鈦、熔煉到加工的全產業鏈一體化與標準化，發展短流程、高效率的加工技術（如連續軋制），降低高端鈦材的綜合成本，是打開更廣闊民用市場的關鍵。

智能化與數字化制造：深度融合物聯網、大數據和人工智能技術，實現鍛造、熱處理全過程的數字孿生與智能閉環控制，確保大尺寸鈦合金構件性能的極致均勻性和穩定性，滿足未來裝備更高的可靠性要求。

總而言之，鈦合金餅作為高端裝備制造的“基石”材料，其發展水平直接體現了國家在先進材料制備和精密制造領域的能力。隨著技術進步和成本下探，鈦合金必將在驅動高端裝備向更輕、更強、更可靠、更綠色的未來發展中，扮演愈發核心的角色。

---
