1、簡介

生物醫用鈦合金棒作為骨科、齒科及心血管植入體的核心原材料，其綜合性能直接決定了醫療器械的臨床安全性和長期有效性。這類材料在人體內需同時滿足多重嚴苛要求：不僅必須具備卓越的生物相容性，避免引發排異反應或毒性效應，還需擁有與人體骨骼相匹配的力學性能（如彈性模量），并能在復雜的體內生理環境中保持穩定的耐腐蝕性能。隨著醫療技術的進步和個性化醫療需求的增長，生物醫用鈦合金棒已從早期的簡單植入支撐件發展為具有生物活性表面的功能化部件，其技術內涵持續深化。

本報告從成分特性、機械性能、制造工藝、執行標準到臨床應用等十二個維度系統梳理醫用鈦合金棒的技術體系，結合前沿突破案例與產業化現狀，為材料研發、醫療器械設計與臨床應用提供技術參考。報告特別關注了新型低模量鈦合金（如Ti-13Nb-13Zr）的突破性進展，以及3D打印技術和表面功能化工藝如何推動植入體性能的革新，同時對比分析了全球主要生產區域的技術發展路徑。

2、名義及化學成分與國際牌號對應

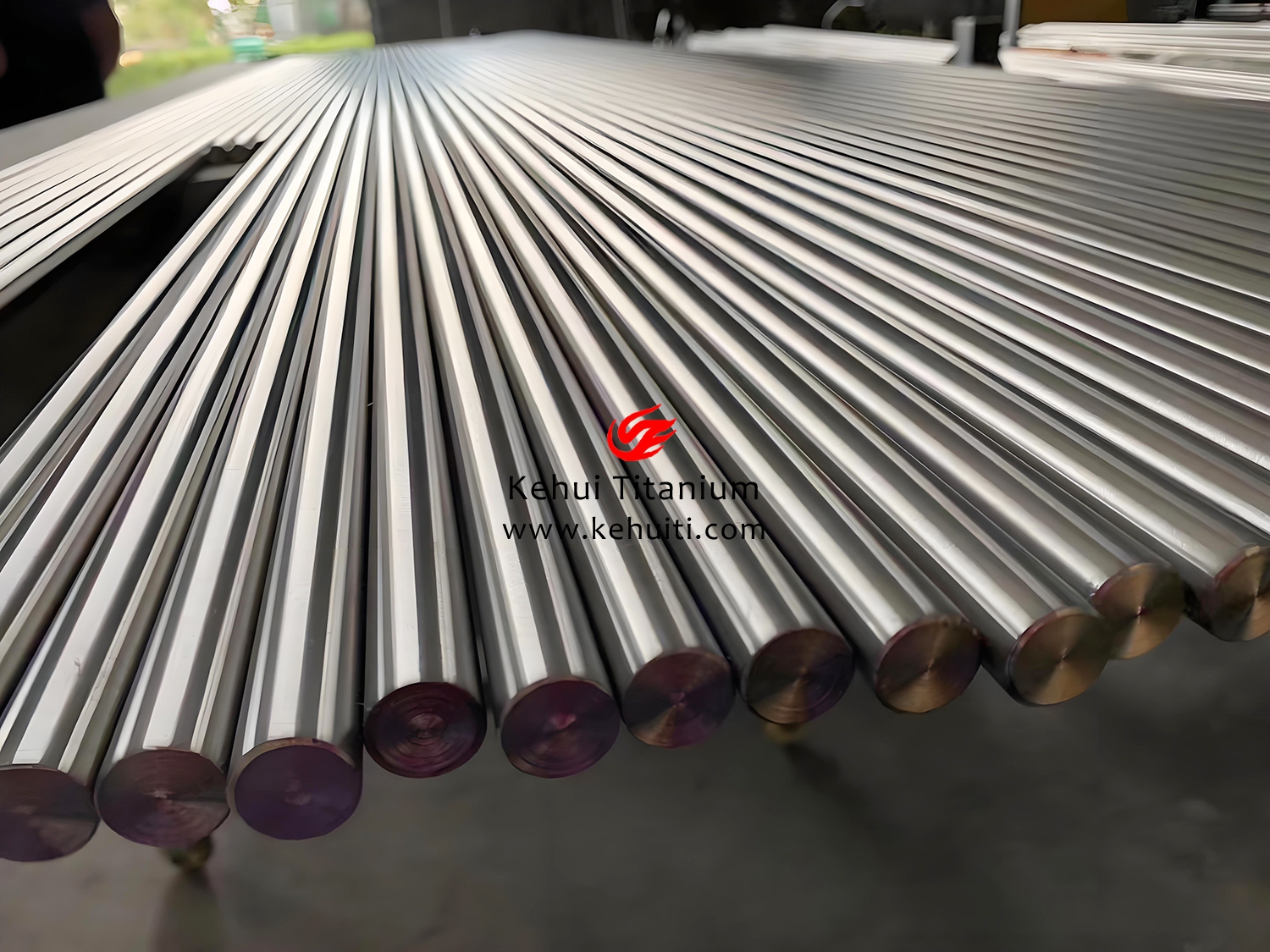

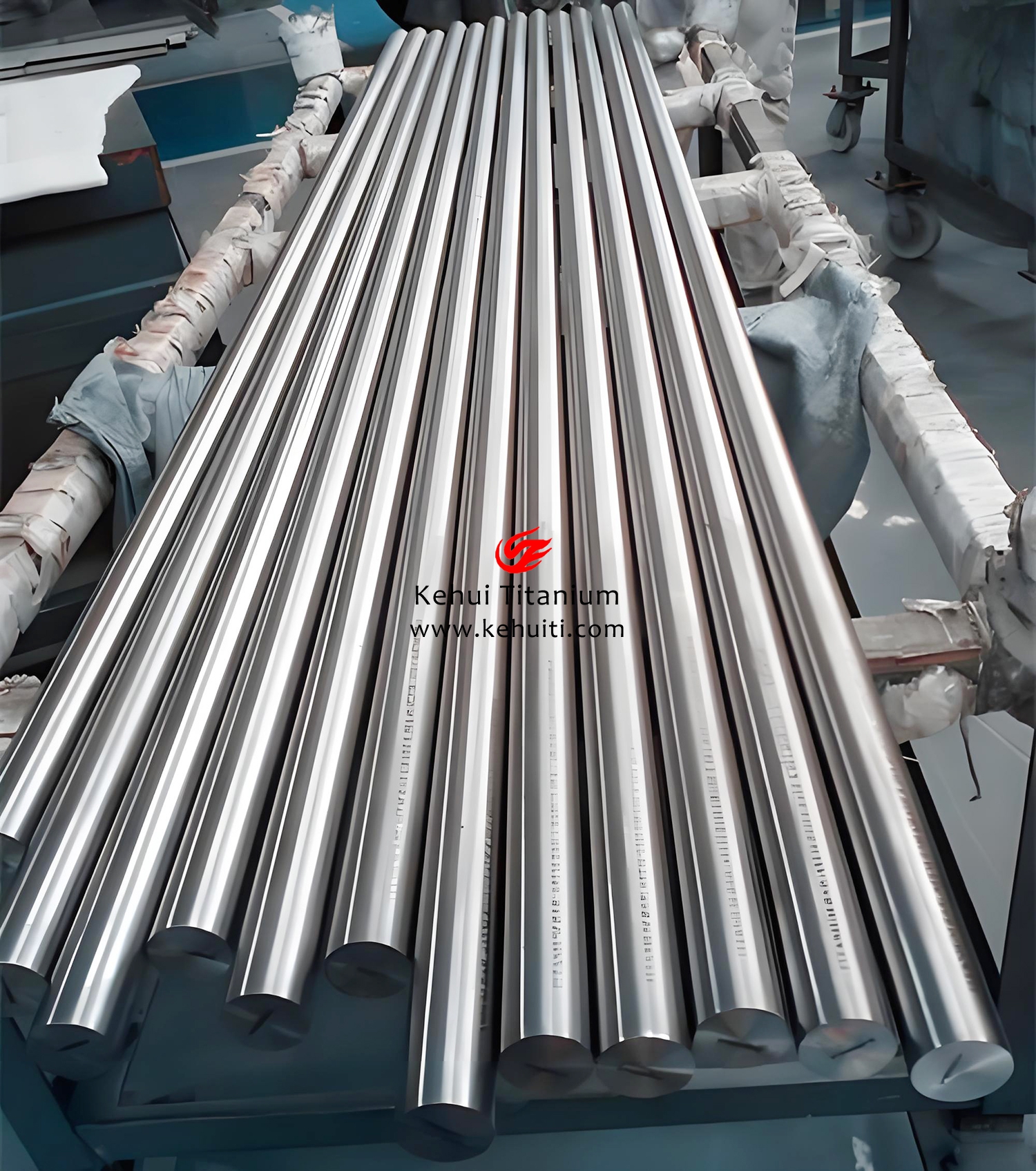

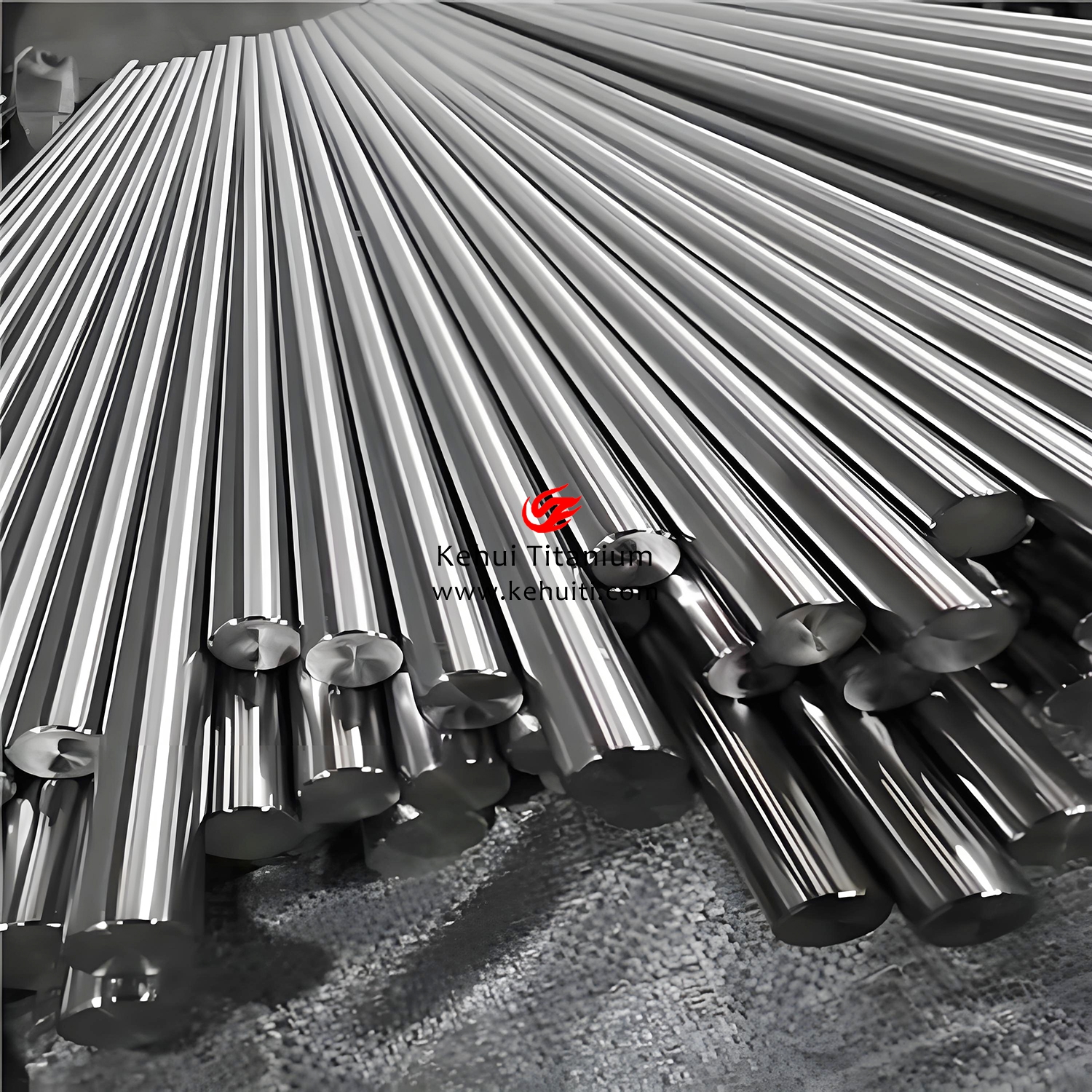

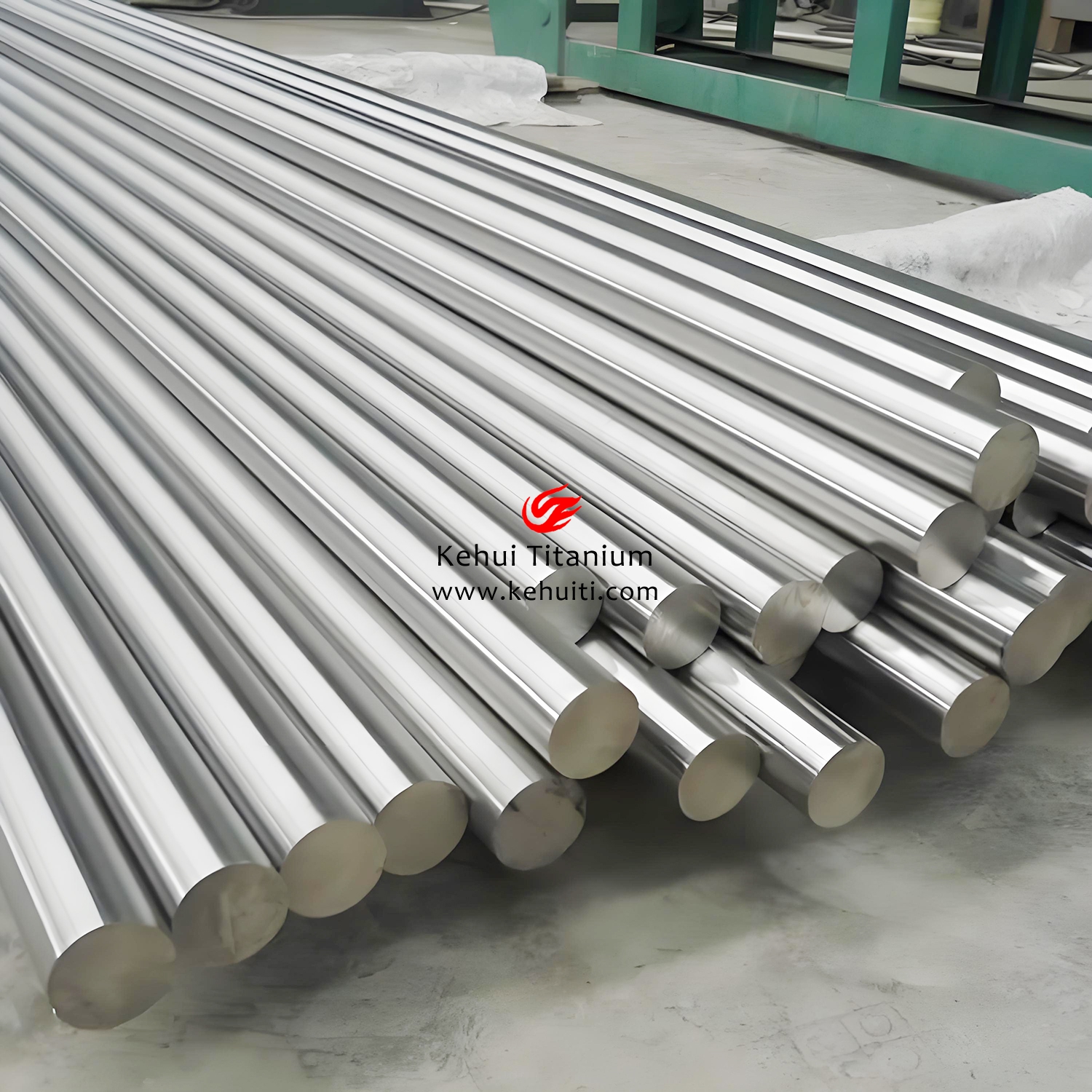

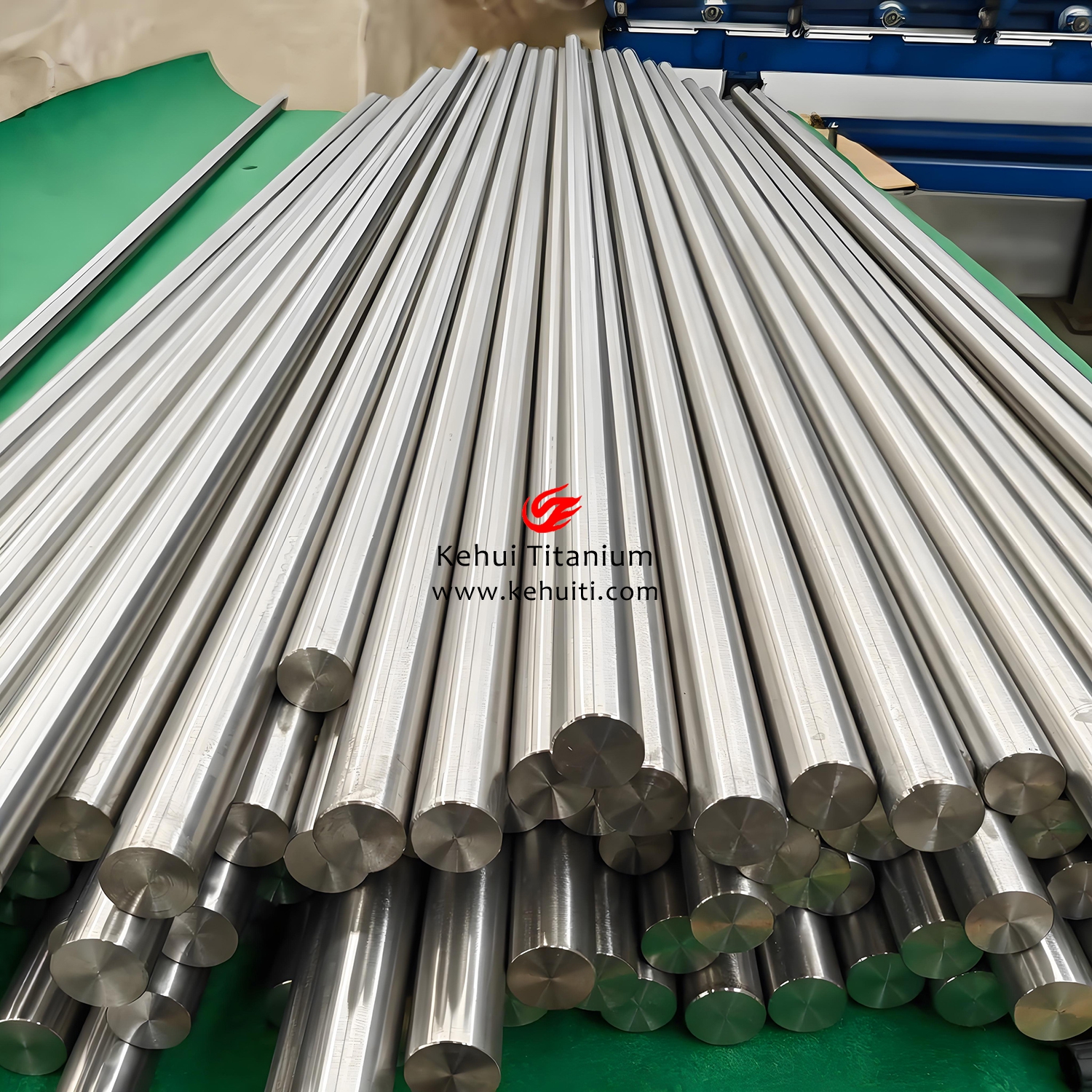

生物醫用鈦合金棒主要包括純鈦系列（TA1/TA2/TA3/TA4）、TC4合金（Ti-6Al-4V）及其低間隙元素版本（TC4ELI），以及新型生物適配合金（如Ti-13Nb-13Zr）。各合金的化學成分直接影響其生物相容性和力學性能：

純鈦系列（如TA1-GR1）：氧含量梯度控制，氧含量從TA1到TA3遞增，強度隨之提高。TA1（GR1）含氧量≤0.18%，抗拉強度≥240MPa，常用于對強度要求不高的口腔修復基臺。

TC4（Ti-6Al-4V）：含5.5-6.5%鋁（Al）和3.5-4.5%釩（V），鋁元素穩定α相，提高耐熱性和強度；釩穩定β相，改善塑性。其醫用版本嚴格限制雜質元素：氫（H）≤0.010%、氮（N）≤0.05%、碳（C）≤0.03%，避免在體內長期使用中析出毒性物質。

TC4ELI（Ti-6Al-4V ELI）：在TC4基礎上進一步降低氧（O≤0.13%）、鐵（Fe≤0.25%）等間隙元素含量，提升韌性和抗疲勞性，適用于承重植入件如人工關節柄。

Ti-13Nb-13Zr：由13%鈮（Nb）、13%鋯（Zr）和余量鈦組成。鈮和鋯均為生物惰性元素，顯著降低彈性模量（~79GPa），接近人骨（10-30GPa），減少“應力屏蔽”效應。該合金表面可生成富Nb2O5的穩定氧化層，促進骨整合。

表1：主要醫用鈦合金棒的名義化學成分（質量百分數%）

合金類型	Ti	Al	V	Nb	Zr	Fe	O	H	其他
TA1/GR1	余量	-	-	-	-	≤0.20	≤0.18	≤0.015	C≤0.08, N≤0.03
TC4/GR5	余量	5.5-6.5	3.5-4.5	-	-	≤0.25	≤0.20	≤0.012	C≤0.03, N≤0.05
TC4ELI/GR23	余量	5.5-6.5	3.5-4.5	-	-	≤0.25	≤0.13	≤0.008	C≤0.03, N≤0.05
Ti-13Nb-13Zr	余量	-	-	12.5-14.0	12.5-14.0	≤0.10	≤0.15	≤0.009	-

國際牌號對應關系為：TA1對應ASTM F67 Gr1，TC4對應ASTM F136 Gr5，TC4ELI對應ASTM F136 Gr23，Ti-13Nb-13Zr在歐美體系中常稱R56323。

3、物理性能、機械性能與耐腐蝕性能

3.1 物理與機械性能

醫用鈦合金棒需在強度、塑性和模量三者間實現平衡。TC4（Gr5）作為主流材料，其典型力學性能為：抗拉強度≥895MPa、屈服強度≥825MPa、斷后伸長率>10%，滿足骨釘、接骨板對高強度和高韌性的需求。而TC4ELI（Gr23）通過降低氧含量，將斷裂伸長率提升至≥18%，更適合制作長期植入的髖關節柄。

彈性模量不匹配是傳統鈦合金的主要缺點。純鈦模量約110GPa，TC4為110-115GPa，遠高于人骨（10-30GPa），易導致植入體周圍骨質吸收。Ti-13Nb-13Zr通過β相穩定設計，將模量降至79GPa，顯著減少應力屏蔽效應。

表2：主要醫用鈦合金棒的機械性能對比

性能參數	單位	TA1/GR1	TC4/GR5	TC4ELI/GR23	Ti-13Nb-13Zr
抗拉強度	MPa	≥240	≥895	≥825	≥860
屈服強度	MPa	≥170	≥825	≥760	≥800
斷后伸長率	%	≥24	≥10	≥18	≥15
斷面收縮率	%	≥30	≥25	≥45	≥40
彈性模量	GPa	102-110	110-115	105-110	75-80
疲勞極限	MPa (10⁷周)	150	500-600	550-620	450-500

3.2 耐腐蝕性能

鈦合金在體內環境中依靠致密氧化膜（TiO₂）提供保護。TC4在生理鹽水中腐蝕速率<0.0005mm/年，鈍化電流密度<0.1μA/cm²。但釩離子存在潛在毒性風險，故新型合金如Ti-13Nb-13Zr采用無釩設計，其氧化膜中含Nb₂O₅和ZrO₂，進一步抑制離子析出。

4、制造工藝、工藝流程與執行標準

4.1 制造工藝關鍵環節

熔煉：采用真空自耗電弧爐（VAR）三次熔煉，或EB爐+VAR雙聯工藝，確保雜質元素（H、O、N）達標。禁用鎢極氬弧焊焊接電極，防止鎢夾雜。

熱加工：鑄錠在β相變點以上（如TC4為1000-1050℃）保溫后多向鍛造，開坯變形量>60%，破碎粗大晶粒。后續在α+β兩相區（如TC4為850-950℃）軋制或拉拔，每道次變形量8-12%，避免裂紋。

熱處理：TC4常用700-850℃保溫1-3小時退火，空冷。TC4ELI需在更低溫度（650-680℃）長時退火以消除應力。

表面處理：醫用棒材需磨光至Ra<0.8μm，減少表面缺陷引發的疲勞裂紋源。

4.2 核心執行標準

全球醫用鈦棒遵循統一嚴格的標準體系：

中國：GB/T 13810-2007（外科植入物用鈦及鈦合金加工材）

美國：ASTM F136（Ti-6Al-4V ELI）、ASTM F67（純鈦）

成分檢測：GB/T 3620.1，H含量嚴控≤0.010%27

力學測試：GB/T 228.1（室溫拉伸）、GB/T 4338（高溫性能）

5、與其他醫用鈦合金材料的區別

醫用鈦合金按顯微組織分為α型（純鈦）、α+β型（TC4）和β型（Ti-13Nb-13Zr、Ti-12Mo-6Zr-2Fe等），其特性差異顯著：

純鈦（TA系列）：生物相容性最佳，但強度較低（TA1抗拉強度僅240MPa），僅用于非承力部件如顱骨修復網、牙科種植體上部結構。

TC4（α+β型）：強度-韌性綜合性能最優，抗拉強度895-1050MPa，適用于90%的承力植入物，如關節柄、骨板螺釘。但高模量（110GPa）和釩元素潛在毒性是其短板。

Ti-13Nb-13Zr（亞穩β型）：彈性模量最低（~79GPa），與骨模量更匹配；無鋁無釩設計避免神經毒性和骨軟化，長期植入安全性更佳。缺點是制造成本高，目前主要用于高端脊柱融合器。

表3：三類醫用鈦合金材料特性對比

特性維度	純鈦（TA1/GR1）	TC4（GR5）	Ti-13Nb-13Zr
典型組織	α相單相	α+β雙相	亞穩β相為主
生物相容性	極佳	良好（釩潛在毒性）	極佳（無鋁無釩）
彈性模量	102-110GPa	110-115GPa	75-80GPa
抗拉強度	240-550MPa	895-1050MPa	860-900MPa
耐腐蝕性	優異（純TiO₂膜）	優異（含Al、V氧化膜）	極佳（含Nb₂O₅、ZrO₂復合膜）
代表應用	牙科基臺、顱骨修復網	關節柄、骨板螺釘	脊柱融合器、心血管支架

6、核心應用領域與突破案例

6.1 骨科植入物

脊柱融合器：Ti-13Nb-13Zr棒材加工的多孔融合器，彈性模量80GPa，較TC4降低30%，術后骨吸收率下降50%。

縫合錨：TC4棒材經皮秒激光微織構處理，在錨體表面形成深26.27μm的溝槽陣列，表面親水性提升，細胞粘附增加，拔出力從98.67N增至119.33N（+21%）。

6.2 齒科與關節置換

3D打印個性化關節：采用SLS技術制造β鈦合金（如Ti-24Nb-4Zr-8Sn）股骨柄，楊氏模量優化至60GPa，孔隙率≤0.5%，耐磨性較傳統件提高3倍。

6.3 手術器械

超聲刀刀頭：專用TC4絲材（抗拉強度1050-1100MPa，彈性模量≥130GPa），通過高精度熱拉拔（變形量8-12%/模次）和730℃退火，實現強度與彈性的最佳匹配。

7 、先進制造工藝進展與產業化對比

7.1 增材制造技術

SLS/SLM技術：直接制造多孔鈦合金植入物，孔隙率可控在60-80%，孔徑600-800μm（最優骨長入尺寸）。西安鉑力特醫療線通過ISO 13485認證，脊柱融合器良品率達98.6%。

梯度結構設計：華中科技大學開發梯度孔隙打印技術，植入物表層高密度（耐磨）、內部低密度（促骨長入），人工關節磨損率降低3倍。

7.2 表面功能化

激光微織構：皮秒激光在縫合錨曲面加工微溝槽，實現“液滴反重力攀爬”效應，加速細胞增殖。

電化學陽極氧化：在鈦棒表面生成納米管TiO₂層，加載BMP-2骨形態蛋白，骨整合速度提升40%。

7.3 產業化對比

歐美企業：主導高端植入物市場，如EOS的SLS設備配合專用β鈦合金粉末（如Ti-13Nb-13Zr），但單臺設備投入超200萬元。

中國產業：以寶鈦、西北院等為代表，突破TC4ELI棒材三次熔煉技術，成本較進口低30%，但在新型合金（如Ti-13Nb-13Zr）產業化方面仍有差距。

8、技術挑戰與前沿攻關

當前生物醫用鈦合金棒仍面臨三大核心挑戰：

疲勞性能提升：多孔結構植入物的疲勞壽命不足，3D打印件在10⁷周次下的疲勞強度較鍛件低20-30%。中科院金屬所采用熱等靜壓（HIP，1200℃/100MPa）技術，將SLM-TC4的疲勞極限提高至550MPa（接近鍛件水平）。

生物活性賦予：鈦合金本身無生物活性，需表面改性。北京大學采用微弧氧化技術在TC4棒表面生成含Ca-P的陶瓷層，動物試驗顯示骨結合周期從12周縮短至8周。

復雜形狀制造：傳統鍛造難以加工曲面解剖結構。上海交通大學開發激光選區熔化（SLM）自適應支撐算法，實現髖關節臼杯的一次成型，后處理成本降低50%。

9、趨勢展望

生物醫用鈦合金棒的未來發展聚焦于三個方向：

材料設計智能化：基于機器學習算法預測合金成分-組織-性能關系。如MIT團隊建立鈦合金生物相容性預測模型，優化出Ti-15Zr-4Nb-0.5Sn新成分，細胞活性提升35%。

制造技術數字化：3D打印數據庫與AI工藝優化結合。GE Additive開發AM Process Suite系統，實時監控熔池溫度與尺寸波動，將打印缺陷率控制在0.1%以下。

臨床定制規模化：分布式制造模式興起。西安鉑力特建立醫療云平臺，醫院可本地化生產植入物，流通成本降低34%，交付周期縮短至72小時。

生物醫用鈦合金棒作為生命科學與材料工程的交叉產物，其發展將持續推動個性化、精準化醫療的革新進程。通過材料創新、工藝優化與臨床反饋的閉環，新一代鈦合金棒將不僅成為人體的“惰性替代件”，更是主動促進組織再生的“生物活化平臺”。

---
